Bosch GIC4 23C - Manual de uso - instruccionespdf.com

Página 3 - Normas generales de seguridad; Seguridad del área de trabajo; CONSERVE ESTAS INSTRUCCIONES

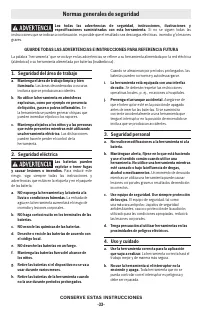

-33- Normas generales de seguridad Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta. Si no se siguen todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o le...

Página 4 - Uso y cuidado de las herramientas

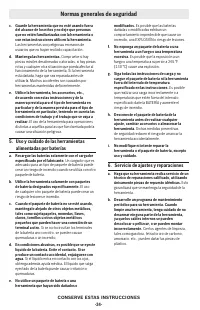

-34- CONSERVE ESTAS INSTRUCCIONES c. Guarde la herramienta que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta o con estas instrucciones utilicen la herramienta. Las herramientas son peligrosas en manos de usuarios que no hayan reci...

Página 5 - Normas de seguridad para la cámara de inspección

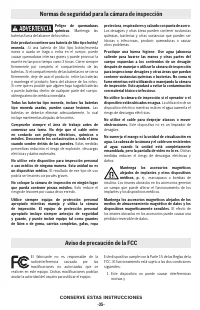

-35- CONSERVE ESTAS INSTRUCCIONES Normas de seguridad para la cámara de inspección Peligro de quemaduras químicas. Mantenga las baterías fuera del alcance de los niños. Este producto contiene una batería de litio tipo botón/ moneda. Si una batería de litio tipo botón/moneda nueva o usada se traga o ...

Página 6 - Uso previsto; Aviso de precaución de la FCC

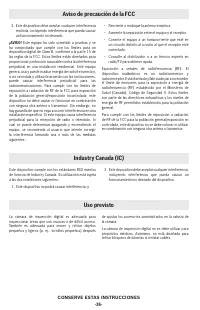

-36- Uso previsto La cámara de inspección digital es adecuada para inspeccionar áreas que son oscuras o de difícil acceso. También es adecuada para mover y retirar objetos pequeños y ligeros (p. ej., tornillos pequeños) después de ajustar los accesorios suministrados en la cabeza de la cámara.La cám...

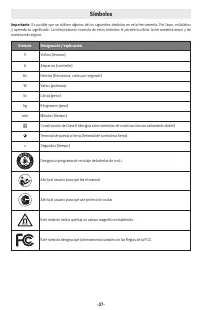

Página 7 - Símbolos

-37- Símbolos Importante : Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos y aprenda su significado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de manera más segura. Símbolo Designación / explicac...

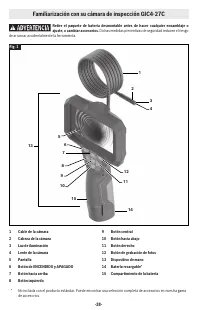

Página 8 - Familiarización con su cámara de inspección GIC4-27C

-38- Retire el paquete de batería desmontable antes de hacer cualquier ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta. Familiarización con su cámara de inspección GIC4-27C 1 Cable de la cámara 2 Cabeza d...

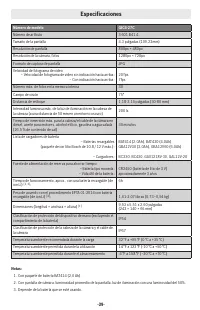

Página 9 - Especificaciones

-39- Especificaciones Número de modelo GIC4-27C Número de artículo 3 601 B41 4.. Tamaño de la pantalla 4,3 pulgadas (109,22mm) Resolución de pantalla 800px × 480px Resolución de la cámara, fotos 1280px × 720px Formato de captura de pantalla JPG Velocidad de fotograma de video – Velocidad de fotogram...

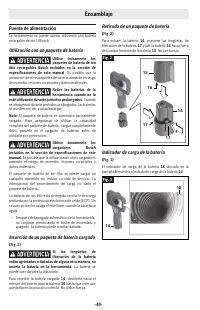

Página 10 - Ensamblaje; Retirada de un paquete de batería; Fuente de alimentación; Utilización con un paquete de batería

-40- Ensamblaje Retirada de un paquete de batería (Fig. 2) Para extraer la batería 14 , presione las lengüetas de liberación de la batería 17 y jale la batería 14 hacia fuera del compartimiento de la batería 15 . No use fuerza. Indicador de carga de la batería (Fig. 3) El indicador de carga de la ba...

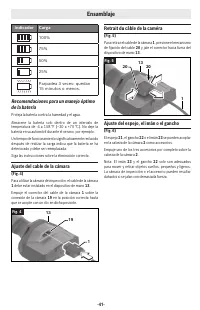

Página 11 - Recomendaciones para un manejo óptimo; Ajuste del cable de la cámara

-41- Indicador Carga 100% 75% 50% 25% Parpadea 3 veces: quedan 15 minutos o menos. Recomendaciones para un manejo óptimo de la batería Proteja la batería contra la humedad y el agua.Almacene la batería solo dentro de un intervalo de temperatura de -4 a 158 °F (–20 a +70 °C). No deje la batería en su...

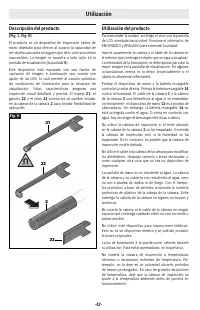

Página 12 - Utilización del producto; Utilización; Descripción del producto

-42- Utilización del producto Para encender la unidad, sostenga el visor con la pantalla de LCD orientada hacia usted. Presione el interruptor de ENCENDIDO y APAGADO para encender la unidad.Inserte suavemente la cabeza y el cable de la cámara en el entorno que contenga el objeto que se vaya a visual...

Página 13 - Comienzo de la utilización; Menú principal

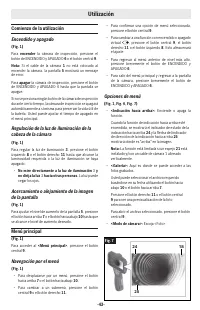

-43- Comienzo de la utilización Encendido y apagado (Fig. 1) Para encender la cámara de inspección, presione el botón de ENCENDIDO y APAGADO 6 o el botón central 9 . Nota: Si el cable de la cámara 1 no está colocado al encender la cámara, la pantalla 5 mostrará un mensaje de error.Para apagar la cám...

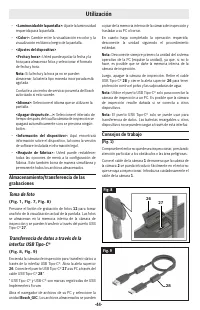

Página 14 - Toma de foto; Consejos de trabajo

-44- • <Luminosidad de la pantalla>: Ajuste la luminosidad requerida para la pantalla. • <Color>: Cambie entre la visualización en color y la visualización en blanco/negro de la pantalla. • <Ajustes del dispositivo><Fecha y hora>: Usted puede ajustar la fecha y la hora para a...

Página 15 - Mantenimiento y limpieza; Protección ambiental; Resolución de problemas; Errores: Causas y medidas correctivas

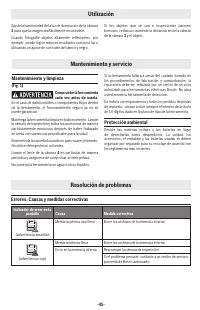

-45- Ajuste la luminosidad de la luz de iluminación de la cámara 3 para que la imagen sea fácilmente reconocible. Cuando fotografíe objetos altamente reflectantes, por ejemplo, puede lograr mejores resultados con poca luz o utilizando un ajuste de contraste de blanco y negro. Si los objetos que se v...

Página 16 - Accesorios

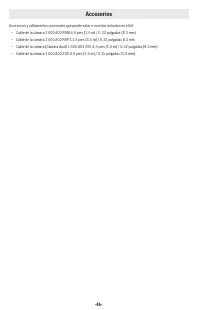

-46- Accesorios Accesorios y aditamentos opcionales que puede estar o no estar incluidos en el kit: • Cable de la cámara 1 600 A02 R6M 4,9 pies (1,5 m) / 0,32 pulgadas (8,3 mm)• Cable de la cámara 1 600 A02 R6P 11,5 pies (3,5 m) / 0,32 pulgadas 8,3 mm• Cable de la cámara (Cámara dual) 1 600 A02 Z65 ...
