Índice:

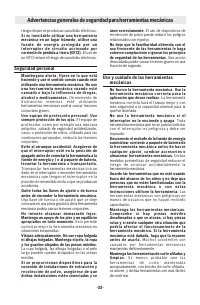

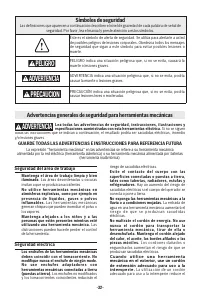

- Página 2 – Seguridad del área de trabajo; Símbolos de seguridad; PELIGRO; ADVERTENCIA; PRECAUCION

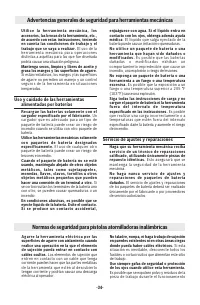

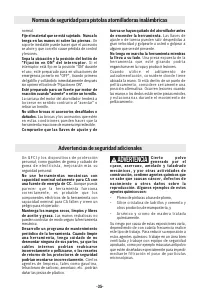

- Página 4 – Normas de seguridad para pistolas atornilladoras inalámbricas; Uso y cuidado de las herramientas
- Página 5 – Advertencias de seguridad adicionales

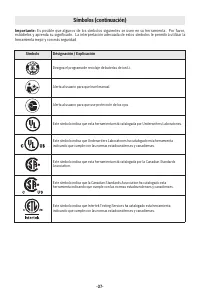

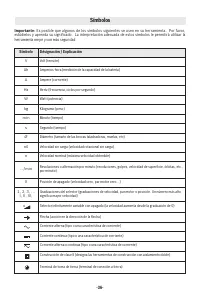

- Página 6 – Símbolos

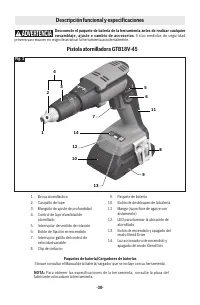

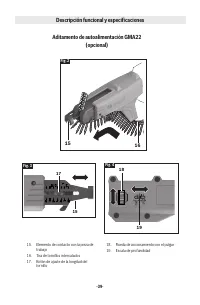

- Página 8 – Descripción funcional y especificaciones; Pistola atornilladora GTB18V-45

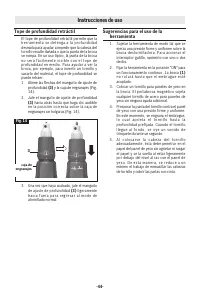

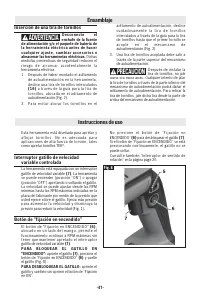

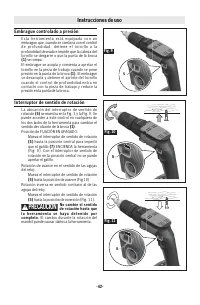

- Página 11 – Instrucciones de uso; Interruptor gatillo de velocidad

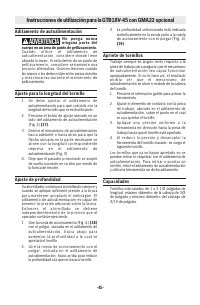

- Página 15 – Aditamento de autoalimentación; Ajuste para la longitud del tornillo

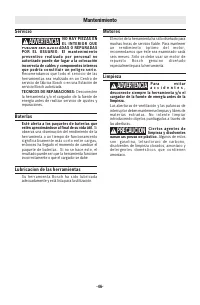

- Página 16 – Mantenimiento; Servicio

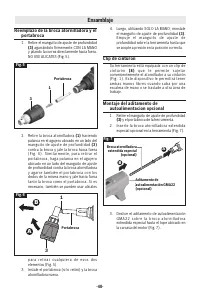

Remplacement de l'embout et du porte-
embout de la visseuse
1.
R e t i r e z l e m a n c h o n d e r é g l a g e d e l a
profondeur
(3)
en le saisissant fermement
AVEC VOTRE MAIN et en tirant droit dessus
p o u r l e f a i r e s o r t i r . N ' U T I L I S E Z P A S D E
PINCE (Fig. 5).
2.
R e t i r e z l ' e m b o u t d e l a v i s s e u s e
( 1 )
e n
manipulant le trou sur le côté du manchon
de réglage de la profondeur
(3)
par rapport
à l'embout, et tirez alors sur l'embout pour
l'en faire sortir (Fig. 6). De la même façon,
pour retirer le porte-embout, manipulez le
trou sur le côté du manchon de réglage de la
p r o f o n d e u r p a r r a p p o r t à l ' e m b o u t d e l a
v i s s e u s e , s a i s i s s e z é g a l e m e n t l e p o r t e -
embout avec les doigts de la même main et
tirez à la fois sur l'embout et sur le porte-
embout pour les faire sortir. Si nécessaire,
une pince peut également être utilisée pour
retirer l'un de ces deux éléments (Fig. 5).
3.
Installez le porte-embout (s'il a été retiré) et
le nouvel embout de la visseuse (1).
4.
E n s u i t e , e n u t i l i s a n t v o t r e M A I N
S E U L E M E N T , r é i n s t a l l e z l e m a n c h o n d e
réglage de la profondeur
(3)
. Poussez le
manchon de réglage de la profondeur dans
l ' o u t i l j u s q u ' à c e q u e v o u s e n t e n d i e z u n
déclic indiquant qu'il est bien à sa place.
Agrafe de ceinture
Votre outil est muni d'une agrafe de ceinture
(8)
qui vous permet d'attacher commodément votre
visseuse à votre ceinture. Cette fonctionnalité
v o u s p e r m e t d ' a v o i r l e s d e u x m a i n s l i b r e s
lorsque vous grimpez sur une échelle ou lorsque
v o u s v o u s d é p l a c e z v e r s u n e a u t r e z o n e d e
travail (Fig. 1).
Montage de l'accessoire de fixation du
dispositif d'alimentation
automatique en option
1.
R e t i r e z l e m a n c h o n d e r é g l a g e d e l a
profondeur
(3)
et le porte-embout de l'outil.
2.
I n s é r e z l ’ e m b o u t d e t o u r n e v i s p r o l o n g é
spécial en option à l’intérieur de l’outil (Fig.
7).
3.
Faites glisser l’accessoire d’alimentation
automatique GMA22 au-dessus de l’embout
d e v i s s e u s e p r o l o n g é s p é c i a l j u s q u ’ à l a
butée du carter du moteur (Fig. 7).
-25-
Assemblage
3
Bit
holder
1
Fig. 5
1
Bit
holder
3
B
A
Fig. 6
A
B
Special Extended
Screwdriver Bit
(optional)
GMA22 Auto-Feed
Attachment
(optional)
Fig. 7
porte-embout
porte-
embout
Embout de visseuse
prolongé spécial
(en option)
GMA22 Accessoire
d’alimentation
automatique (en
option)
