Husqvarna MZ61 - Manual de uso - instruccionespdf.com

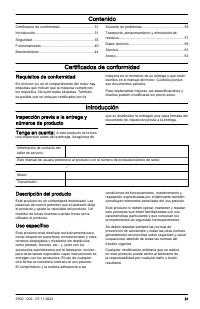

Página 3 - Requisitos de conformidad; Introducción; Inspección previa a la entrega y

Contenido Certificados de conformidad................................... 31Introducción............................................................ 31Seguridad................................................................35Funcionamiento...................................................... 40Mant...

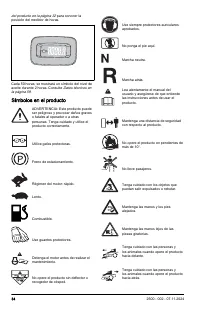

Página 6 - Símbolos en el producto

del producto en la página 32 para conocer la posición del medidor de horas. Cada 50 horas, se mostrará un símbolo del nivel de aceite durante 2 horas. Consulte Datos técnicos en la página 59. Símbolos en el producto ADVERTENCIA: Este producto puede ser peligroso y provocar daños graves o fatales al ...

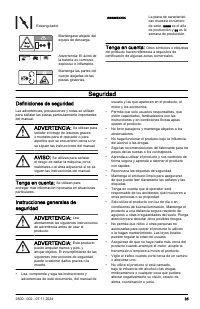

Página 7 - Seguridad; Definiciones de seguridad

Estrangulador. Manténgase alejado del equipo de descarga. Advertencia: El ácido de la batería es corrosivo, explosivo e inflamable. Mantenga las partes del cuerpo alejadas de las piezas giratorias. aaaassxxxx La placa de característi- cas muestra el número de serie. aaaa es el año de producción y ss...

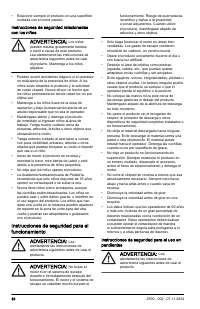

Página 8 - Instrucciones de seguridad para el

• Estacione siempre el producto en una superficie nivelada con el motor parado. Instrucciones de seguridad relacionadas con los niños ADVERTENCIA: Los niños pueden resultar gravemente heridos o morir a causa de este producto. Lea atentamente las instrucciones de advertencia siguientes antes de usar ...

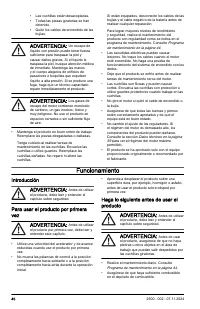

Página 12 - Funcionamiento

• Las cuchillas están desacopladas.• Todas las piezas giratorias se han detenido. • Quitó los cables de encendido de las bujías. ADVERTENCIA: Un escape de líquido con presión puede tener fuerza suficiente para traspasar la piel y causar daños graves. Si el líquido le traspasa la piel, busque atenció...

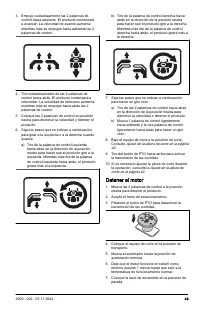

Página 15 - Detener el motor

3. Empuje cuidadosamente las 2 palancas de control hacia adelante. El producto comenzará a avanzar. La velocidad de avance aumenta mientras más se empujan hacia adelante las 2 palancas de control. 4. Tire cuidadosamente de las 2 palancas de control hacia atrás. El producto comenzará a retroceder. La...

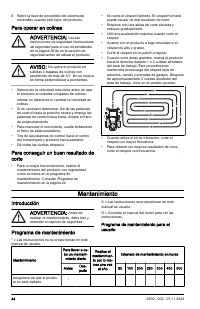

Página 16 - Mantenimiento

8. Retire la llave de encendido del sistema de encendido cuando esté lejos del producto. Para operar en colinas ADVERTENCIA: Lea las instrucciones de seguridad Instrucciones de seguridad para el uso en pendientes en la página 36 de en la sección de seguridad antes de utilizar el producto. AVISO: No ...

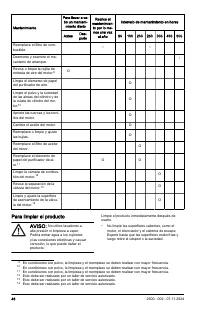

Página 18 - Para limpiar el producto

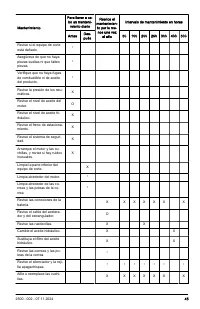

Mantenimiento Para llevar a ca- bo un manteni- miento diario Realice el mantenimien- to por lo me- nos una vez al año Intervalo de mantenimiento en horas Antes Des- pués 50 100 200 250 300 400 500 Reemplace el filtro de com- bustible. * * Desmonte y examine el me- canismo de arranque. * Revise o lim...

Página 19 - Para comprobar el freno de

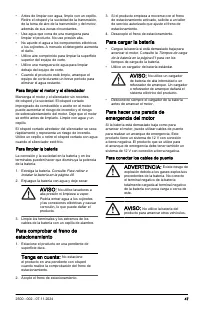

• Antes de limpiar con agua, limpie con un cepillo. Retire el césped y la suciedad de la transmisión, de la toma de aire de la transmisión y del motor, además de sus zonas circundantes. • Use agua que corra de una manguera para limpiar el producto. No use presión alta. • No apunte el agua a los comp...

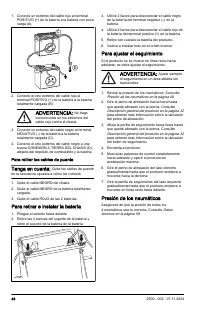

Página 20 - Para retirar e instalar la batería

1. Conecte un extremo del cable rojo al terminal POSITIVO (+) de la batería a la batería con poca carga (A). B A C D 2. Conecte el otro extremo del cable rojo al terminal POSITIVO (+) de la batería a la batería totalmente cargada (B). ADVERTENCIA: No haga cortocircuitos en los extremos del cable roj...

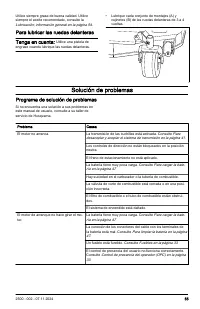

Página 27 - Solución de problemas; Programa de solución de problemas

Utilice siempre grasa de buena calidad. Utilice siempre el aceite recomendado, consulte la Lubricación; información general en la página 54. Para lubricar las ruedas delanterasTenga en cuenta: Utilice una pistola de engrase cuando lubrique las ruedas delanteras. • Lubrique cada conjunto de montajes ...

Página 29 - Transporte, almacenamiento y eliminación de residuos; Transporte; Almacenamiento

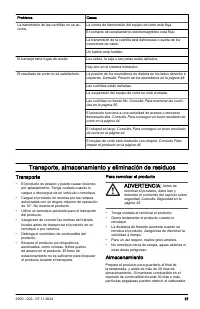

Problema Causa La transmisión de las cuchillas no se ac- ciona. La correa de transmisión del equipo de corte está floja. El contacto del acoplamiento electromagnético está flojo. La transmisión de la cuchilla está defectuosa o suelta de los conectores de cable. Un fusible está fundido. El transeje t...

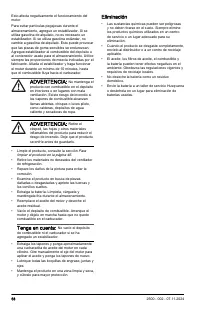

Página 30 - Eliminación

Esto afecta negativamente el funcionamiento del motor.Para evitar partículas pegajosas durante el almacenamiento, agregue un estabilizador. Si se utiliza gasolina de alquilato, no es necesario un estabilizador. Si se utiliza gasolina estándar, no cambie a gasolina de alquilato. Esto puede provocar q...

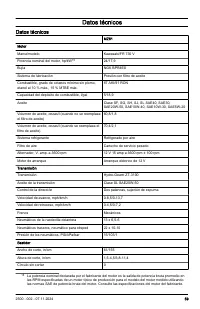

Página 31 - Datos técnicos

Datos técnicos Datos técnicos MZ61 Motor Marca/modelo Kawasaki/FR 730 V Potencia nominal del motor, hp/kW 15 24/17,9 Bujía NGK BPR4ES Sistema de lubricación Presión con filtro de aceite Combustible, grado de octanos mínimo sin plomo, etanol al 10 % máx., 15 % MTBE máx. 87 AKI/91 RON Capacidad del de...

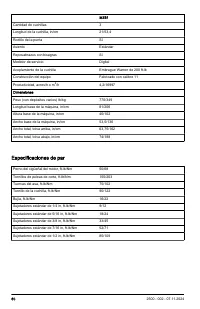

Página 32 - Especificaciones de par

MZ61 Cantidad de cuchillas 3 Longitud de la cuchilla, in/cm 21/53,4 Rodillo de la punta Sí Asiento Estándar Reposabrazos con bisagras Sí Medidor de servicio Digital Acoplamiento de la cuchilla Embrague Warner de 200 ft-lb Construcción del equipo Fabricado con calibre 11 Productividad, acres/h o m 2 ...

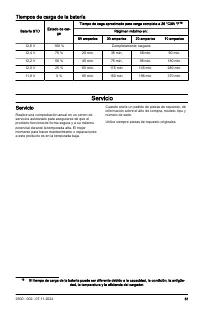

Página 33 - Tiempos de carga de la batería; Servicio

Tiempos de carga de la batería Batería STD Estado de car- ga Tiempo de caga aproximado para carga completa a 26 °C/80 °F 16 Régimen máximo en: 50 amperios 30 amperios 20 amperios 10 amperios 12,6 V 100 % Completamente cargada 12,4 V 75 % 20 min. 35 min. 48 min. 90 min. 12,2 V 50 % 45 min. 75 min. 95...
