Husqvarna Z560LS - Manual de uso - instruccionespdf.com

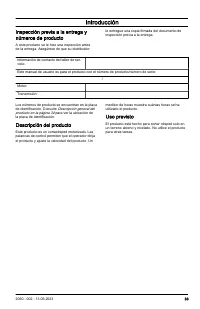

Página 3 - Introducción; Inspección previa a la entrega y

Introducción Inspección previa a la entrega y números de producto A este producto se le hizo una inspección antes de la entrega. Asegúrese de que su distribuidor le entregue una copia firmada del documento de inspección previa a la entrega. Información de contacto del taller de ser- vicio: Este manu...

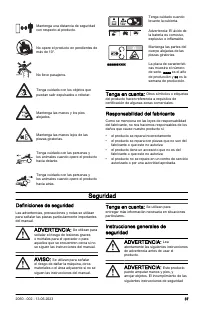

Página 7 - Responsabilidad del fabricante; Seguridad; Definiciones de seguridad

Mantenga una distancia de seguridad con respecto al producto. No opere el producto en pendientes de más de 10°. No lleve pasajeros. Tenga cuidado con los objetos que puedan salir expulsados o rebotar. Mantenga las manos y los pies alejados. Mantenga las manos lejos de las piezas giratorias. Tenga cu...

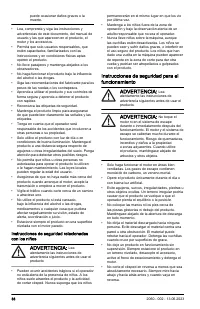

Página 8 - Instrucciones de seguridad para el

puede ocasionar daños graves o la muerte. • Lea, comprenda y siga las instrucciones y advertencias de este documento, del manual de usuario y las que aparecen en el producto, el motor y los accesorios. • Permita que solo usuarios responsables, que estén capacitados, familiarizados con las instruccio...

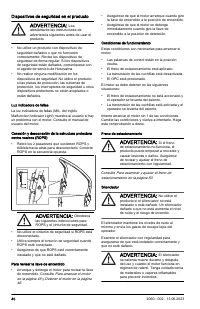

Página 10 - Dispositivos de seguridad en el producto

Dispositivos de seguridad en el producto ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto. • No utilice un producto con dispositivos de seguridad dañados o que no funcionen correctamente. Revise los dispositivos de seguridad de forma regular. Si los ...

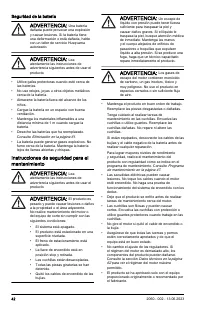

Página 12 - Seguridad de la batería

Seguridad de la batería ADVERTENCIA: Una batería dañada puede provocar una explosión y causar lesiones. Si la batería tiene una deformación o está dañada, hable con un taller de servicio Husqvarna autorizado. ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el p...

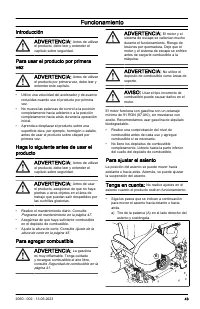

Página 13 - Funcionamiento

Funcionamiento Introducción ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad. Para usar el producto por primera vez ADVERTENCIA: Antes de utilizar el producto por primera vez, debe leer y entender este capítulo. • Utilice una velocidad del acelerador y de ...

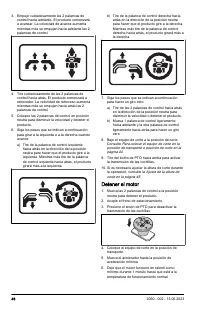

Página 16 - Detener el motor

3. Empuje cuidadosamente las 2 palancas de control hacia adelante. El producto comenzará a avanzar. La velocidad de avance aumenta mientras más se empujan hacia adelante las 2 palancas de control. 4. Tire cuidadosamente de las 2 palancas de control hacia atrás. El producto comenzará a retroceder. La...

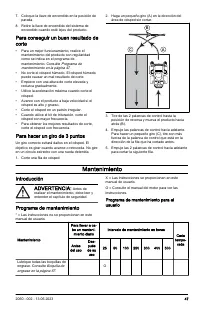

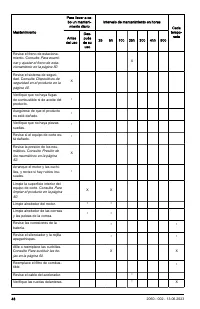

Página 17 - Mantenimiento; Programa de mantenimiento para el

7. Coloque la llave de encendido en la posición de parada. 8. Retire la llave de encendido del sistema de encendido cuando esté lejos del producto. Para conseguir un buen resultado de corte • Para un mejor funcionamiento, realice el mantenimiento del producto con regularidad como se indica en el pro...

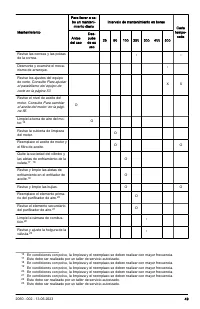

Página 20 - Para limpiar el producto; Para limpiar el motor y el silenciador; Para examinar y ajustar el freno de

Mantenimiento Para llevar a ca- bo un manteni- miento diario Intervalo de mantenimiento en horas Cada tempo- rada Antes del uso Des- pués de su uso 25 50 100 250 300 400 500 Limpie la superficie de asenta- miento de la válvula. 24 * Reemplace el elemento secun- dario del purificador de aire. 25 O Re...

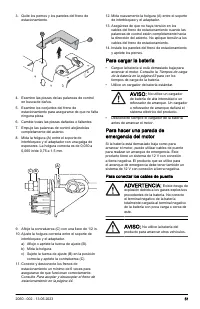

Página 21 - Para conectar los cables de puente

3. Quite los pernos y los paneles del freno de estacionamiento. 4. Examine las piezas de las palancas de control en busca de daños. 5. Examine los conjuntos del freno de estacionamiento para asegurarse de que no falta ninguna pieza. 6. Cambie todas las piezas dañadas o faltantes.7. Empuje las pa...

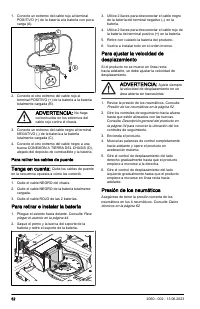

Página 22 - Para retirar los cables de puente; Para retirar e instalar la batería

1. Conecte un extremo del cable rojo al terminal POSITIVO (+) de la batería a la batería con poca carga (A). B A C D 2. Conecte el otro extremo del cable rojo al terminal POSITIVO (+) de la batería a la batería totalmente cargada (B). ADVERTENCIA: No haga cortocircuitos en los extremos del cable roj...

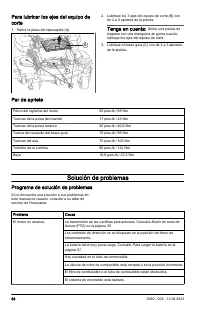

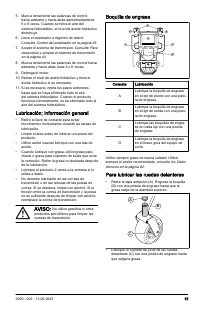

Página 28 - Solución de problemas; Programa de solución de problemas

Para lubricar los ejes del equipo de corte 1. Retire la placa del reposapiés (A). A B C 2. Lubrique los 3 ejes del equipo de corte (B) con de 2 a 3 aprietes de la pistola. Tenga en cuenta: Utilice una pistola de engrase con una manguera de goma cuando lubrique los ejes del equipo de corte. 3. Lubriq...

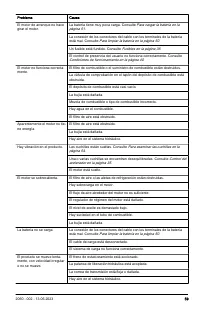

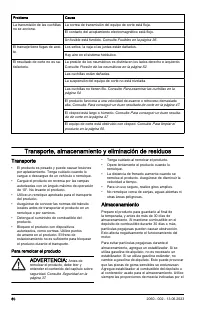

Página 30 - Transporte, almacenamiento y eliminación de residuos; Transporte; Para remolcar el producto; Almacenamiento

Problema Causa La transmisión de las cuchillas no se acciona. La correa de transmisión del equipo de corte está floja. El contacto del acoplamiento electromagnético está flojo. Un fusible está fundido. Consulte Fusibles en la página 36. El transeje tiene fugas de acei- te. Los sellos, la caja o las ...

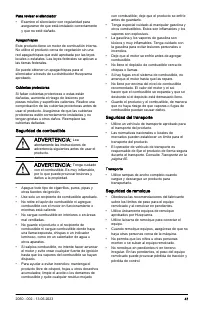

Página 31 - Eliminación

fabricante. Agregue el estabilizador y haga funcionar el motor durante un mínimo de 10 minutos. ADVERTENCIA: No mantenga el producto con combustible en el depósito en interiores o en lugares con mala ventilación. Existe riesgo de incendio si los vapores de combustible alcanzan llamas abiertas, chisp...

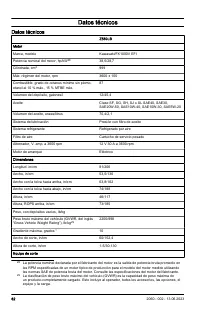

Página 32 - Datos técnicos

Datos técnicos Datos técnicos Z560LS Motor Marca, modelo Kawasaki/FX1000V EFI Potencia nominal del motor, hp/kW 28 38,5/28,7 Cilindrada, cm 3 999 Máx. régimen del motor, rpm 3600 ± 100 Combustible, grado de octanos mínimo sin plomo, etanol al 10 % máx., 15 % MTBE máx. 87 Volumen del depósito, galone...

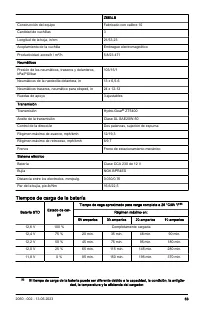

Página 33 - Tiempos de carga de la batería

Z560LS Construcción del equipo Fabricado con calibre 10 Cantidad de cuchillas 3 Longitud de la hoja, in/cm 21/53,23 Acoplamiento de la cuchilla Embrague electromagnético Productividad, acres/h / m 2 /h 5,8/23.471 Neumáticos Presión de los neumáticos, traseros y delanteros, kPa/PSI/bar 103/15/1 Neumá...

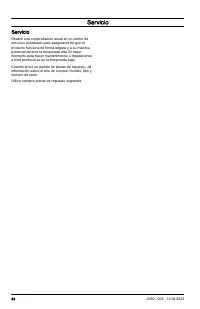

Página 34 - Servicio

Servicio Servicio Realice una comprobación anual en un centro de servicios autorizado para asegurarse de que el producto funciona de forma segura y a su máximo potencial durante la temporada alta. El mejor momento para hacer mantenimiento o reparaciones a este producto es en la temporada baja.Cuando...
