Honeywell RTH6580WF1001 - Instrucciones

Termostato Honeywell RTH6580WF1001 - Manual en formato PDF en línea

Instrucciones:

Manual

Manual Honeywell RTH6580WF1001

Resumen

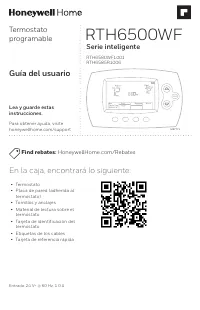

Página 2 - Serie inteligente; Guía del usuario; Lea y guarde estas; termostato

HOLD M37771 RTH6500WF Serie inteligente RTH6580WF1001 RTH6585R1006 Termostato programable Guía del usuario Lea y guarde estas instrucciones. Para obtener ayuda, visite honeywellhome.com/support En la caja, encontrará lo siguiente: • Termostato• Placa de pared (adherida al termostato) • Tornillos y a...

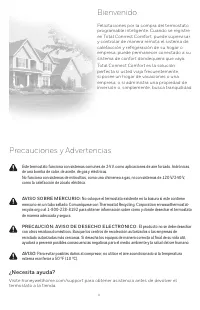

Página 3 - como la calefacción de zócalo eléctrica.; AVISO SOBRE MERCURIO:; No coloque el termostato existente en la basura si este contiene; PRECAUCIÓN: AVISO DE DESECHO ELECTRÓNICO:; El producto no se debe desechar; Bienvenido

69-2715EF—07 ii Este termostato funciona con sistemas comunes de 24 V, como aplicaciones de aire forzado, hidrónicas, de una bomba de calor, de aceite, de gas y eléctricas. No funciona con sistemas de milivoltios, como una chimenea a gas, ni con sistemas de 120 V/240 V, como la calefacción de zócalo...

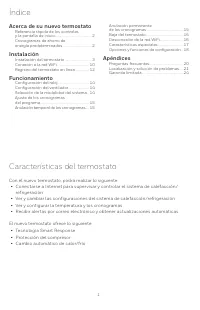

Página 4 - Índice; Con el nuevo termostato, podrá realizar lo siguiente:

69-2715EF—07 1 Acerca de su nuevo termostato Referencia rápida de los controles y la pantalla de inicio........................................... 2Cronogramas de ahorro de energía predeterminados .................................. 2 Instalación Instalación del termostato ..............................

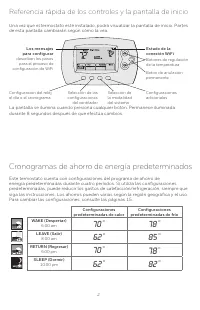

Página 5 - Referencia rápida de los controles y la pantalla de inicio; Cronogramas de ahorro de energía predeterminados

69-2715EF—07 2 Referencia rápida de los controles y la pantalla de inicio Una vez que el termostato esté instalado, podrá visualizar la pantalla de inicio. Partes de esta pantalla cambiarán según cómo la vea. La pantalla se ilumina cuando presiona cualquier botón. Permanece iluminada durante 8 segun...

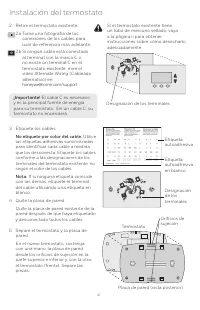

Página 7 - Instalación del termostato; No etiquete por color del cable.

69-2715EF—07 4 Instalación del termostato C C MCR33823 Si el termostato existente tiene un tubo de mercurio sellado, vaya a la página ii para obtener instrucciones sobre cómo desecharlo adecuadamente. Designación de los terminales 2 Retire el termostato existente. 2a Tome una fotografía de las conex...

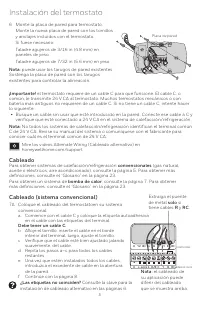

Página 8 - Cableado; convencionales; Debe tener un cable C.; solo

5 69-2715EF—07 Instalación del termostato 6 Monte la placa de pared para termostato. Monte la nueva placa de pared con los tornillos y anclajes incluidos con el termostato.Si fuese necesario:Taladre agujeros de 3/16 in (4.8 mm) en paneles de yeso.Taladre agujeros de 7/32 in (5.6 mm) en yeso. Nota: p...

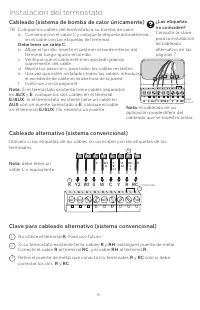

Página 9 - Cableado (sistema de bomba de calor únicamente); Cableado alternativo (sistema convencional); Clave para cableado alternativo (sistema convencional)

69-2715EF—07 6 Instalación del termostato Cableado (sistema de bomba de calor únicamente) 7B Coloque los cables del termostato a su bomba de calor. a Comience con el cable C y coloque la etiqueta autoadhesiva en el cable con las etiquetas del terminal. Debe tener un cable C. b Afloje el tornillo, in...

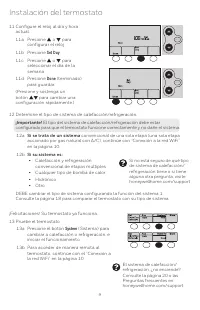

Página 12 - Si se trata de un sistema

9 69-2715EF—07 Instalación del termostato 11 Configure el reloj al día y hora actual.11a Presione s o t para configurar el reloj. 11b Presione Set Day . 11c Presione s o t para seleccionar el día de la semana. 11d Presione Done (terminado) para guardar. (Presione y sostenga un botón st para cambiar ...

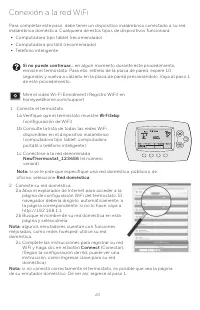

Página 13 - Red doméstica; Conexión a la red WiFi

69-2715EF—07 10 1 Conecte el termostato. 1a Verifique que el termostato muestre Wi-Fi Setup (configuración de WiFi). 1b Consulte la lista de todas las redes WiFi disponibles en el dispositivo inalámbrico (computadora tipo tablet, computadora portátil o teléfono inteligente). 1c Conéctese a la red de...

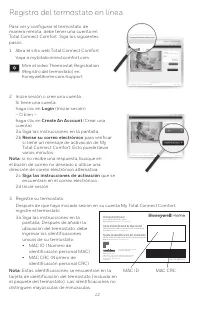

Página 15 - Registro del termostato en línea; Revise su correo electrónico

69-2715EF—07 12 Registro del termostato en línea M31570 Para ver y configurar el termostato de manera remota, debe tener una cuenta en Total Connect Comfort. Siga los siguientes pasos.1 Abra el sitio web Total Connect Comfort. Vaya a mytotalconnectcomfort.com Mire el video Thermostat Registration (R...

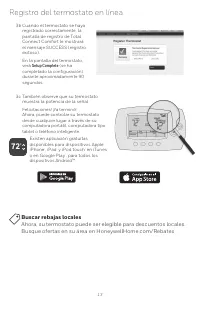

Página 16 - Buscar rebajas locales

13 69-2715EF—07 Registro del termostato en línea 3b Cuando el termostato se haya registrado correctamente, la pantalla de registro de Total Connect Comfort le mostrará el mensaje SUCCESS (registro exitoso). En la pantalla del termostato, verá Setup Complete (se ha completado la configuración) durant...

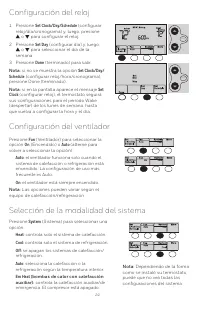

Página 17 - Selección de la modalidad del sistema

69-2715EF—07 14 Configuración del ventilador Presione Fan (Ventilador) para seleccionar la opción On (Encendido) o Auto (alterne para volver a seleccionar la opción). Auto : el ventilador funciona solo cuando el sistema de calefacción o refrigeración está encendido. La configuración de uso más frecu...

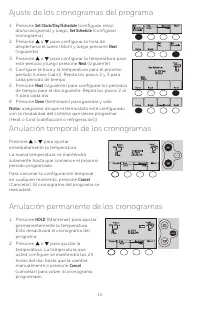

Página 18 - Anulación permanente de los cronogramas

15 69-2715EF—07 Ajuste de los cronogramas del programa 1 Presione Set Clock/Day/Schedule (configurar reloj/ día/cronograma) y luego, Set Schedule (configurar cronograma). 2 Presione s o t para configurar la hora de despertarse el lunes (Mon) y luego presione Next (siguiente). 3 Presione s o t para c...

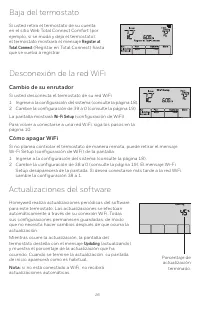

Página 19 - Baja del termostato; Register at; que se vuelva a registrar.; Desconexión de la red WiFi; Cambio de su enrutador; Actualizaciones del software; Porcentaje de; si no está conectado a WiFi, no recibirá

69-2715EF—07 16 Baja del termostato Si usted retira el termostato de su cuenta en el sitio Web Total Connect Comfort (por ejemplo, si se muda y deja el termostato), el termostato mostrará el mensaje Register at Total Connect (Registar en Total Connect) hasta que se vuelva a registrar. M33876 Descone...

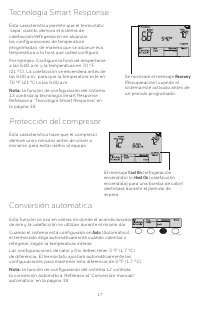

Página 20 - Tecnología Smart Response; antes; Protección del compresor; El mensaje; Conversión automática; la función de configuración del sistema 12 controla

17 69-2715EF—07 M33881 Tecnología Smart Response Esta característica permite que el termostato “sepa” cuánto demora el sistema de calefacción/refrigeración en alcanzar las configuraciones de temperatura programadas, de manera que se alcance esa temperatura a la hora que usted configuró.Por ejemplo: ...

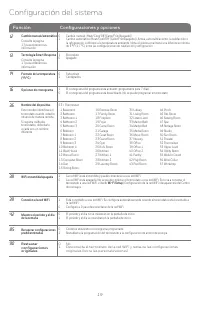

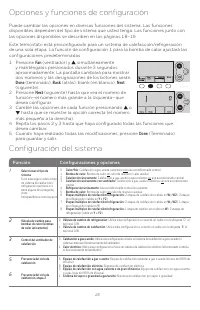

Página 21 - Opciones y funciones de configuración; Configuración del sistema; Función

69-2715EF—07 18 Opciones y funciones de configuración Puede cambiar las opciones en diversas funciones del sistema. Las funciones disponibles dependen del tipo de sistema que usted tenga. Las funciones junto con las opciones disponibles se describen en las páginas 18–19.Este termostato está preconfi...

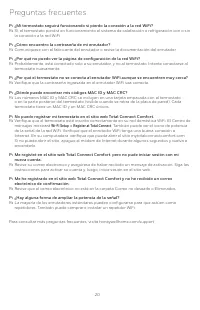

Página 23 - Preguntas frecuentes

69-2715EF—07 20 Preguntas frecuentes Q: P ¿Mi termostato seguirá funcionando si pierdo la conexión a la red WiFi? Q: R Sí, el termostato pondrá en funcionamiento el sistema de calefacción o refrigeración con o sin la conexión a la red WiFi. Q: P ¿Cómo encuentro la contraseña de mi enrutador? Q: R Co...

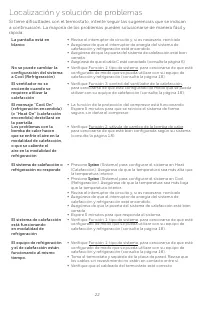

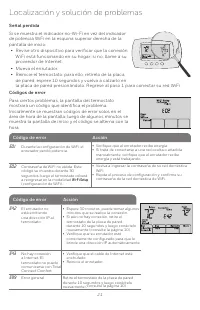

Página 24 - Localización y solución de problemas; Señal perdida; • Revise otro dispositivo para verificar que la conexión; Códigos de error

21 69-2715EF—07 Localización y solución de problemas Señal perdida Si se muestra el indicador no-Wi-Fi en vez del indicador de potencia WiFi en la esquina superior derecha de la pantalla de inicio: • Revise otro dispositivo para verificar que la conexión WiFi está funcionando en su hogar; si no, lla...

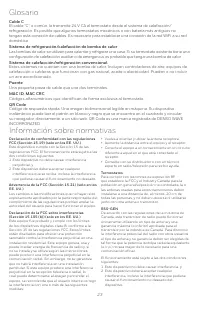

Página 26 - Glosario; Información sobre normativas

23 69-2715EF—07 Glosario Cable C El cable “C”, o común, le transmite 24 V CA al termostato desde el sistema de calefacción/refrigeración. Es posible que algunos termostatos mecánicos o con batería más antiguos no tengan esta conexión de cables. Es necesario para establecer una conexión de la red WiF...

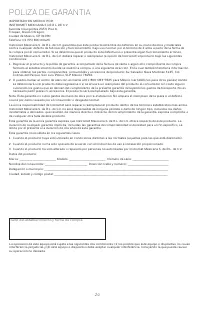

Página 27 - POLIZA DE GARANTIA

69-2715EF—07 24 POLIZA DE GARANTIA IMPORTADO EN MEXICO POR: INSTROMET MEXICANA S DE R L DE C V Avenida Insurgentes 2453, Piso 6, Tizapan, Alvaro Obregon, Ciudad de Mexico, CP 01090 Telefono: 01 (55) 800 00423Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defectos en ...
