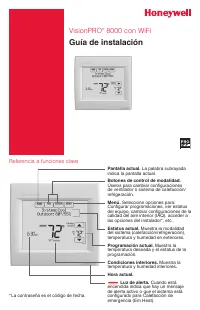

VisionPRO ® 8000 con WiFi Guía de instalación Pantalla actual. La palabra subrayada indica la pantalla actual. Botones de control de modalidad. Úselos para cambiar configuraciones de ventilador o sistema de calefacción/ refrigeración. Menú. Seleccione opciones para: Configurar programaciones, ver es...

Página 4 - Cómo comenzar; Para la hoja de datos del producto,; Instalar el termostato; N O B O T E

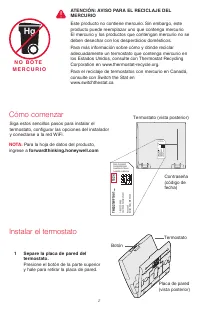

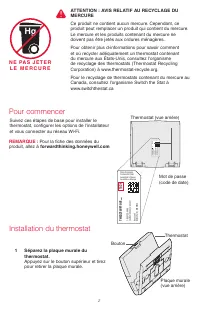

2 1 Separe la placa de pared del termostato. Presione el botón de la parte superior y hale para retirar la placa de pared. Placa de pared (vista posterior) Termostato Botón Cómo comenzar Siga estos sencillos pasos para instalar el termostato, configurar las opciones del instalador y conectarse a la ...

Página 5 - Conecte la electricidad.; Cablee el termostato.; a Conecte la energía; AHORA; Termostato

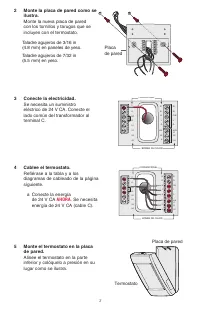

3 2 Monte la placa de pared como se ilustra. Monte la nueva placa de pared con los tornillos y tarugos que se incluyen con el termostato. Taladre agujeros de 3/16 in (4.8 mm) en paneles de yeso. Taladre agujeros de 7/32 in (5.5 mm) en yeso. S1 S1 W Y G W2 Y2 A S1 S1 O/B Y G AUX -EY2 L/A K RC R U1 U1...

Página 6 - Designaciones de los terminales

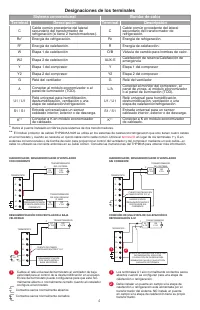

4 Designaciones de los terminales Sistema convencional Bomba de calor Terminal Descripción Terminal Descripción C Cable común procedente del lateral secundario del transformador de refrigeración (si tiene 2 transformadores). C Cable común procedente del lateral secundario del transformador de refrig...

Página 7 - Efectuando la configuración del instalador

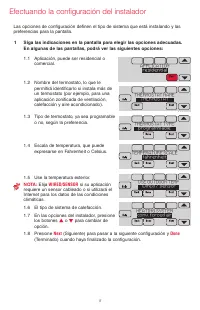

5 Las opciones de configuración definen el tipo de sistema que está instalando y las preferencias para la pantalla. 1 Siga las indicaciones en la pantalla para elegir las opciones adecuadas. En algunas de las pantallas, podrá ver las siguientes opciones: 1.1 Aplicación, puede ser residencial o comer...

Página 8 - Guía para el cableado—sistemas convencionales; Cableado; notas

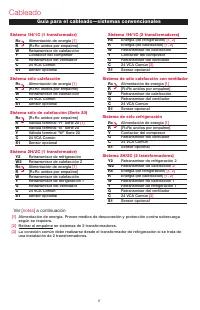

6 Sistema 1H/1C (1 transformador) Rc Alimentación de energía [1] R [R+Rc unidos por empalme] W Retransmisor de calefacción Y Contactor del compresor G Retransmisor del ventilador C 24 VCA Común S1 Sensor opcional Sistema sólo calefacción Rc Alimentación de energía [1] R [R+Rc unidos por empalme] W R...

Página 9 - Guía para el cableado—sistemas de bombeo de calefacción

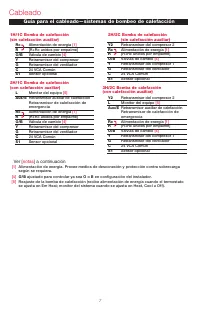

7 1H/1C Bomba de calefacción (sin calefacción auxiliar) Rc Alimentación de energía [1] R [R+Rc unidos por empalme] O/B Válvula de cambio [4] Y Retransmisor del compresor G Retransmisor del ventilador C 24 VCA Común S1 Sensor opcional 2H/1C Bomba de calefacción (con calefacción auxiliar) L Monitor de...

Página 10 - Conexión a la red WiFi

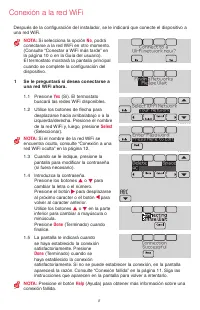

8 Después de la configuración del instalador, se le indicará que conecte el dispositivo a una red WiFi. NOTA: Si selecciona la opción No , podrá conectarse a la red WiFi en otro momento. (Consulte “Conectar a WiFi más tarde” en la página 10 o en la Guía del usuario). El termostato mostrará la pantal...

Página 11 - Encontrar la contraseña; Encontrar la contraseña (Código de fecha)

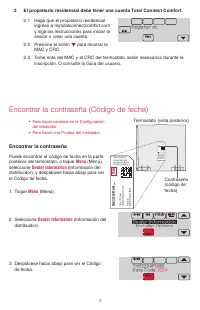

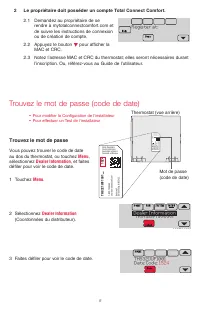

9 2 El propietario residencial debe tener una cuenta Total Connect Comfort. 2.1 Haga que el propietario residencial ingrese a mytotalconnectcomfort.com y siga las instrucciones para iniciar la sesión o crear una cuenta. 2.2 Presione el botón t para mostrar la MAC y CRC. 2.3 Tome nota del MAC y el CR...

Página 12 - Verificar la potencia de la señal; debe

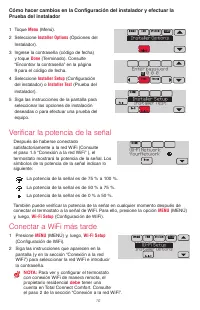

10 Cómo hacer cambios en la Configuración del instalador y efectuar la Prueba del instalador 1 Toque Menu (Menú). 2 Seleccione Installer Options (Opciones del Instalador). 3 Ingrese la contraseña (código de fecha) y toque Done (Terminado). Consulte “Encontrar la contraseña” en la página 9 para el có...

Página 13 - Conexión fallida; para; (Terminado) para volver al paso 1.3 “Conexión a la red WiFi” en la; No se encuentra la dirección IP

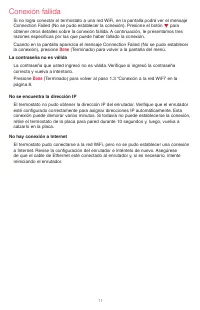

11 Conexión fallida Si no logra conectar el termostato a una red WiFi, en la pantalla podrá ver el mensaje Connection Failed (No se pudo establecer la conexión). Presione el botón t para obtener otros detalles sobre la conexión fallida. A continuación, le presentamos tres razones específicas por las...

Página 14 - Conexión a una red WiFi oculta

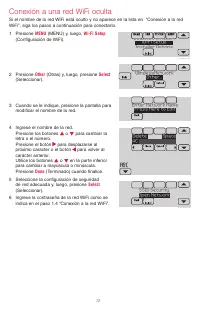

12 Si el nombre de la red WiFi está oculto y no aparece en la lista en “Conexión a la red WiFi”, siga los pasos a continuación para conectarlo. 1 Presione MENU (MENÚ) y, luego, Wi-Fi Setup (Configuración de WiFi). 2 Presione Other (Otras) y, luego, presione Select (Seleccionar). 3 Cuando se le indiq...

Página 15 - Especificaciones y piezas de repuesto; Temperatura ambiente de funcionamiento; Clasificación eléctrica; Terminal; Accesorios y piezas de repuesto; Accesorios / Piezas de repuesto

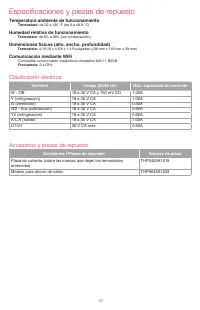

13 Especificaciones y piezas de repuesto Temperatura ambiente de funcionamiento Termostato: de 32 a 120 °F (de 0 a 48.9 °C) Humedad relativa de funcionamiento Termostato: de 5% a 90% (sin condensación) Dimensiones físicas (alto, ancho, profundidad) Termostato: 4-15/16 x 4-5/8 x 1-1/8 pulgadas (126 m...

Página 16 - Automatización y control desenlace; Numeración de modelos; DESCONECTE LA ELECTRICIDAD ANTES DE LA INSTALACIÓN.; Para obtener ayuda sobre este producto, visite

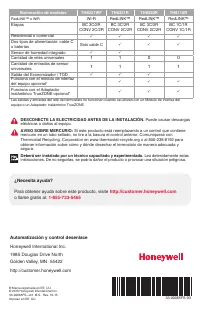

33-00065FS-03 ® Marca registrada en EE. UU.© 2015 Honeywell International Inc.33-00065FS— 03 M.S. Rev. 10-15Impreso en EE. UU. Automatización y control desenlace Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://customer.honeywell.com Numeración de modelos TH8321WF...
