Bosch GLM100 23 - Instrucciones - instruccionespdf.com

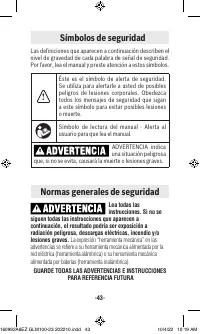

Página 4 - Símbolos de seguridad; Normas generales de seguridad

-43- Símbolos de seguridad Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos. ! Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligr...

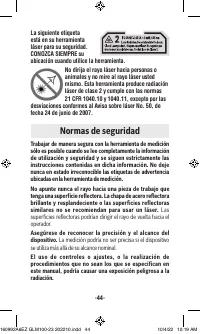

Página 5 - Normas de seguridad

-44- La siguiente etiqueta está en su herramienta láser para su seguridad. CONOZCA SIEMPRE su ubicación cuando utilice la herramienta. No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo. Esta herramienta produce radiación láser de clase 2 y cumple con las normas 21...

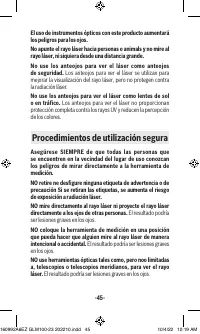

Página 6 - Procedimientos de utilización segura

-45- El uso de instrumentos ópticos con este producto aumentará los peligros para los ojos.No apunte el rayo láser hacia personas o animals y no mire al rayo láser, ni siquiera desde una distancia grande.No use los anteojos para ver el láser como anteojos de seguridad. Los anteojos para ver el láser...

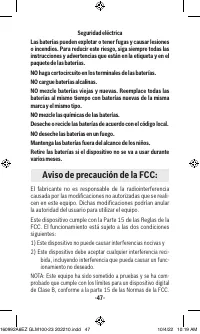

Página 8 - Aviso de precaución de la FCC:

-47- Seguridad eléctrica Las baterías pueden explotar o tener fugas y causar lesiones o incendios. Para reducir este riesgo, siga siempre todas las instrucciones y advertencias que están en la etiqueta y en el paquete de las baterías.NO haga cortocircuito en los terminales de las baterías.NO cargue ...

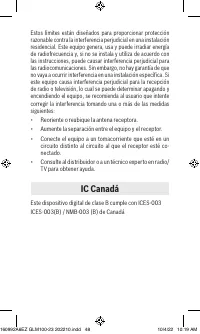

Página 9 - IC Canadá

Estos límites están diseñados para proporcionar protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia perj...

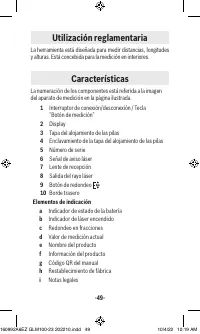

Página 10 - Utilización reglamentaria; Características

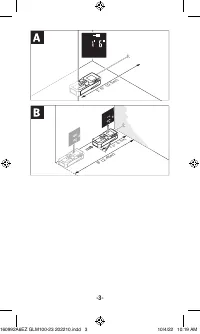

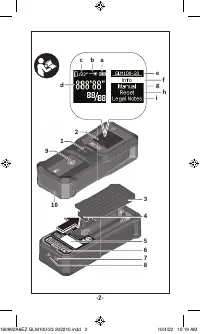

-49- Utilización reglamentaria La herramienta está diseñada para medir distancias, longitudes y alturas. Está concebida para la medición en interiores. La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada. 1 Interruptor de conexión/desconexión / T...

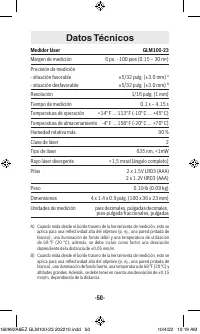

Página 11 - Datos Técnicos

-50- Medidor láser GLM100-23 Margen de medición 6 po. - 100 pies (0.15 – 30 m A ) Precisión de medición - situación favorable ±5/32 pulg. (±3.0 mm) A - situación desfavorable ±5/32 pulg. (±3.0 mm) B Resolución 1/16 pulg. (1 mm) Tiempo de medición 0.1 s – 4.15 s Temperatura de operación +14° F ... 11...

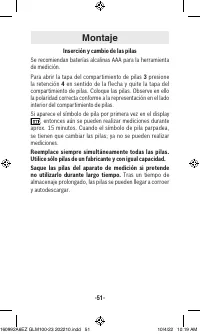

Página 12 - Montaje

-51- Montaje Inserción y cambio de las pilas Se recomiendan baterías alcalinas AAA para la herramienta de medición.Para abrir la tapa del compartimiento de pilas 3 presione la retención 4 en sentido de la flecha y quite la tapa del compartimiento de pilas. Coloque las pilas. Observe en ello la polar...

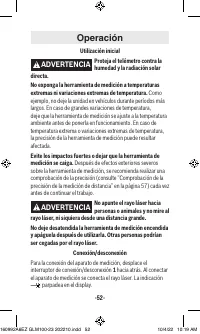

Página 13 - Operación

-52- Utilización inicial ! ADVERTENCIA Proteja el telémetro contra la humedad y la radiación solar directa.No exponga la herramienta de medición a temperaturas extremas ni variaciones extremas de temperatura. Como ejemplo, no deje la unidad en vehículos durante períodos más largos. En caso de grande...

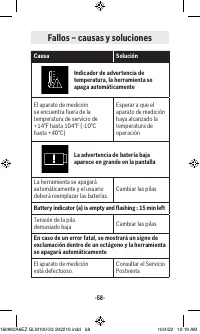

Página 19 - Fallos – causas y soluciones

-58- Fallos – causas y soluciones Causa Solución Indicador de advertencia de temperatura, la herramienta se apaga automáticamente El aparato de medición se encuentra fuera de la temperatura de servicio de +14°F hasta 104°F (-10°C hasta +40°C) Esperar a que el aparato de medición haya alcanzado la te...

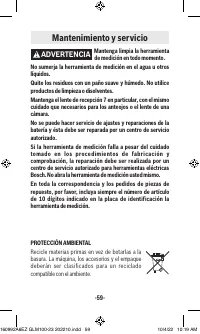

Página 20 - Mantenimiento y servicio; ADVERTENCIA

-59- Mantenimiento y servicio ! ADVERTENCIA Mantenga limpia la herramienta de medición en todo momento. No sumerja la herramienta de medición en el agua u otros líquidos.Quite los residuos con un paño suave y húmedo. No utilice productos de limpieza o disolventes.Mantenga el lente de recepción 7 en ...
