Husqvarna TC 138 - Instrucciones

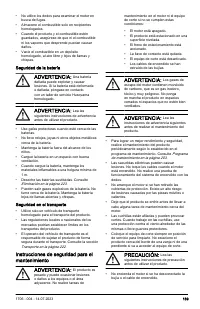

• No utilice los dedos para examinar el motor en busca de fugas. • Almacene el combustible solo en recipientes homologados. • Cuando el producto y el combustible estén guardados, asegúrese de que ni el combustible ni los vapores que desprende puedan causar daños. • Vacíe el combustible en un depósit...

• Asegúrese de que todas las tuercas y pernos están apretados correctamente y que el equipo está en buen estado. • No cambie el ajuste de los reguladores. Si el régimen del motor es demasiado alto, los componentes del producto pueden dañarse. • El producto está homologado con el equipo original prop...

3. Coloque el control de rueda libre en la posición de transmisión desacoplada; consulte Transporte, almacenamiento y eliminación en la página 222. 4. Empuje el producto hacia delante para retirarlo de la plataforma. 5. Retire la correa que sujeta la protección del deflector al producto. Comprobació...

Si la batería está descargada y no puede arrancar el motor, debe recargarla.Si, en caso de emergencia, se utilizan cables de arranque, proceda tal como se explica a continuación: A B C D 1. Conecte uno de los extremos del cable ROJO al terminal POSITIVO (+) de las baterías (B-C). PRECAUCIÓN: Tenga c...

2. Retire el recogedor de césped o el deflector de descarga trasero (accesorio) en caso de que esté instalado. 3. Introduzca el triturador por la placa trasera e insértelo en el adaptador del conducto del equipo de corte. 4. Acople las 2 correas en los orificios de los brazos de soporte del recogedo...

Programa de mantenimiento Programa de mantenimiento Antes de cada utiliza- ción Cada 8 horas Cada 25 ho- ras Cada 50 ho- ras Cada 100 ho- ras Cada tempo- rada Antes del al- mace- namien- to Produc- to Revise el funcionamien- to del freno. X X Revise la presión de los neumáticos. X X Revise el contro...

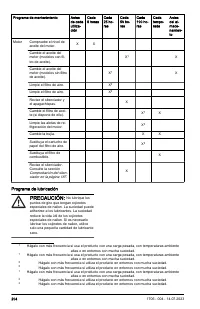

Programa de mantenimiento Antes de cada utiliza- ción Cada 8 horas Cada 25 ho- ras Cada 50 ho- ras Cada 100 ho- ras Cada tempo- rada Antes del al- mace- namien- to Motor Compruebe el nivel de aceite del motor. X X Cambie el aceite del motor (modelos con fil- tro de aceite). X 1 X Cambie el aceite de...

A A B A A A A. Lubricación general. Lubrique la conexión de engrase del eje, el cojinete de la rueda delantera y los dientes del engranaje de la pieza de dirección.B. Lubricación del motor. Consulte Lubricación del motor en la página 213. Tractor Limpieza del producto No utilice una manguera para ja...

5. Retire la correa de transmisión de la polea del transeje (A) y de las poleas tensoras traseras (B). A B C G F D E 6. Retire la correa de transmisión de las poleas tensoras centrales (C). 7. Retire la correa de transmisión de la polea del motor (D) y la guía de la correa (E). 8. Retire la correa d...

Equipo de corte Extracción e instalación del equipo de corte Nota: Si se va a utilizar un accesorio que no sea el equipo de corte, hay que retirar la articulación delantera y las articulaciones de elevación traseras del producto. Además, el muelle del cable del embrague debe colocarse en la guía del...

Instalación de la correa de transmisión del equipo de corte 1. Instale la correa de transmisión (A) alrededor de las poleas del mandril (B). B C D X X A C PRECAUCIÓN: Coloque la correa de transmisión correctamente en todas las ranuras de las poleas del equipo de corte. La correa de transmisión puede...

correcto para facilitar el arranque. Consulte Datos técnicos en la página 223.1. Estacione el producto en un suelo nivelado.2. Retire el tapón de llenado de aceite y la varilla de nivel, y límpiela con un paño. 3. Coloque la varilla de nivel en el tubo de llenado de aceite. No enrosque el tapón de l...

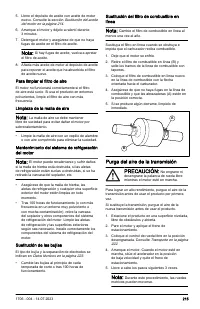

5. Llene el depósito de aceite con aceite de motor nuevo. Consulte la sección Sustitución del aceite del motor en la página 214. 6. Arranque el motor y déjelo a ralentí durante 3 minutos. 7. Detenga el motor y asegúrese de que no haya fugas de aceite en el filtro de aceite. Nota: Si hay fugas de ace...

a) Pise el pedal de avance a tope y manténgalo pisado durante 5 segundos antes de soltarlo. b) Pise el pedal de marcha atrás a tope y manténgalo pisado durante 5 segundos antes de soltarlo. 6. Pare el motor y aplique el freno de estacionamiento. 7. Coloque el control de rueda libre en la posición en...

Transporte, almacenamiento y eliminación TransporteNota: Cierre y fije el capó del producto durante el transporte para evitar daños. Fije el capó al producto con los medios adecuados (cuerda, cable, etc.). Cuando mueva el producto, sitúe el control de rueda libre en la posición de rueda libre para d...

Servicio técnico Servicio técnico Haga una comprobación anual en un centro de servicio autorizado para asegurarse de que el producto funcione de manera segura y sin problemas durante la temporada alta. El mejor momento para realizar el mantenimiento o la revisión de este producto es la temporada baj...

Declaración de conformidad Declaración de conformidad CE Nosotros, Husqvarna AB, SE 561 82 Huskvarna, SUECIA, declaramos bajo nuestra exclusiva responsabilidad que el producto representado: Descripción Cortacésped con asiento de motor de combustión Marca Husqvarna Plataforma/tipo/modelo TC 138 Lote ...
