Índice:
- Página 1 – Lista de comprobación previa a la instalación; Remueva su viejo termostato

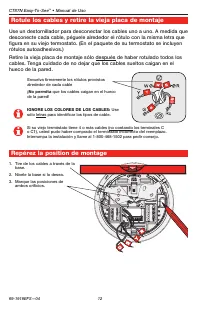

- Página 2 – Rotule los cables y retire la vieja placa de montaje; Repérez la position de montage

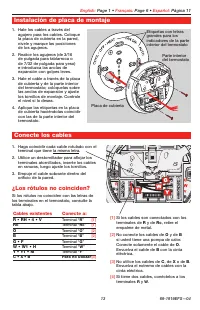

- Página 3 – Conecte los cables; ¿Los rótulos no coinciden?; Cables existentes; Instalación de placa de montaje

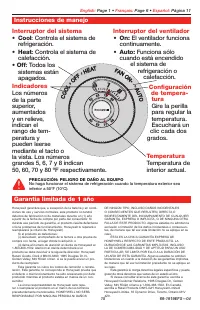

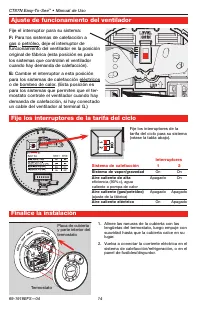

- Página 4 – Finalice la instalación; Fije el interruptor para su sistema:; Fije los interruptores de la tarifa del ciclo; Ajuste de funcionamiento del ventilador

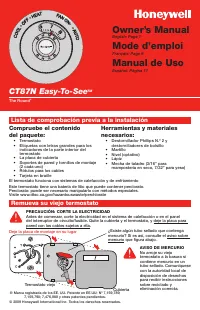

Compruebe el contenido
del paquete:
• Termostato
• Etiquetas con letras grandes para los
indicadores de la parte interior del
termostato
• La placa de cubierta
• Soportes de pared y tornillos de montaje
(2 cada uno)
• Rótulos para los cables
• Tarjeta en braille
Herramientas y materiales
necesarios:
• Destornillador Phillips N.º 2 y
destornilladores de bolsillo
• Martillo
• Nivel (optativo)
• Lápiz
• Mecha de taladro (3/16” para
mampostería en seco, 7/32” para yeso)
Lista de comprobación previa a la instalación
AVISO DE MERCURIO
No arroje su viejo
termostato a la basura si
contiene mercurio en un
tubo sellado. Comuníquese
con la autoridad local de
disposición de desechos
para recibir instrucciones
sobre reciclado y
eliminación correcta.
CO
OL
• O
FF
• H
EAT FAN O
N•
• A
UT
O
6
7
8
CT87N
Easy-To-See
TM
The Round
®
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
Termostato viejo
Deje la placa de montaje en su lugar
¿Existe algún tubo sellado que contenga
mercurio? Si es así, consulte el aviso sobre
mercurio que figura abajo.
Cubierta
Remueva su viejo termostato
PRECAUCIÓN: CORTE LA ELECTRICIDAD
Antes de comenzar, corte la electricidad en el sistema de calefacción o en el panel
del interruptor de circuito/fusible. Quite la cubierta y el termostato, y deje la placa para
pared con los cables sujetos a ella.
El termostato funciona con sistemas de calefacción y de enfriamiento
Este termostato tiene una batería de litio que puede contener perclorato.
Perclorato: puede ser necesario manipularlo con métodos especiales.
Visite www.dtsc.ca.gov/hazardouswaste/perchlorate
® Marca registrada de los EE. UU. Patente en EE.UU: Nº 7,159,789;
7,159,790; 7,476,988 y otras patentes pendientes.
© 2009 Honeywell International Inc. Todos los derechos reservados.
"Cargando la instrucción" significa que debes esperar hasta que el archivo se cargue y puedas leerlo en línea. Algunas instrucciones son muy grandes y el tiempo de carga depende de la velocidad de tu conexión a Internet.
Resumen
Compruebe el contenido del paquete: • Termostato • Etiquetas con letras grandes para los indicadores de la parte interior del termostato • La placa de cubierta • Soportes de pared y tornillos de montaje (2 cada uno) • Rótulos para los cables • Tarjeta en braille Herramientas y materiales necesarios:...
CT87N Easy-To-See TM • Manual de Uso 69-1919EFS—04 12 Rotule los cables y retire la vieja placa de montaje Use un destornillador para desconectar los cables uno a uno. A medida que desconecte cada cable, péguele alrededor el rótulo con la misma letra que figura en su viejo termostato. (En el paquete...
English: Page 1 • Français: Page 6 • Español: Página 11 13 69-1919EFS—04 1. Hale los cables a través del agujero para los cables. Coloque la placa de cubierta en la pared, nivele y marque las posiciones de los agujeros. 2. Realice los agujeros (de 3/16 de pulgada para tablarroca o de 7/32 de pulgada...
