Bosch RA1141 - Instrucciones

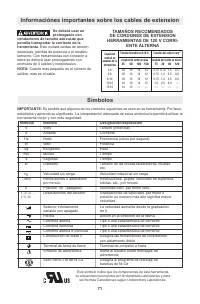

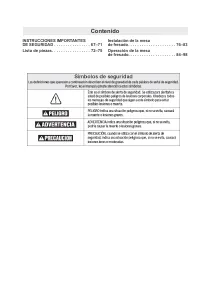

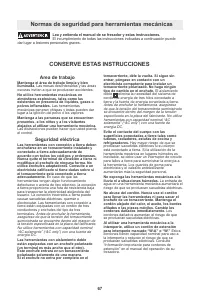

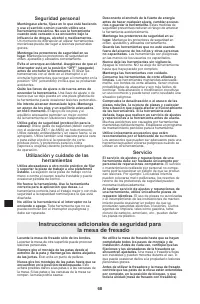

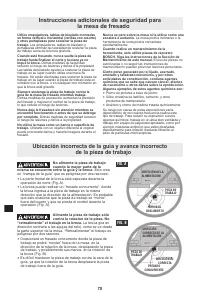

71 IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad. Símbolo Nombre Designación/explicación V Volts Tens...

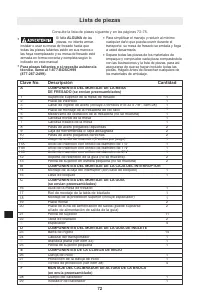

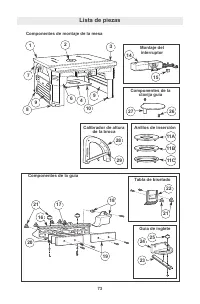

72 Lista de piezas Consulte la lista de piezas siguente y en las páginas 73–75. Clave No. Descripción Cantidad A COMPONENTES DEL MONTAJE DE LA MESA DE FRESADO (se envían preensamblados) 1 Superficie superior de la mesa de fresado 1 2 Placa de inserción 1 3 Canal de inglete de acero (incluye 3 tornil...

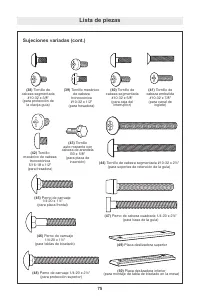

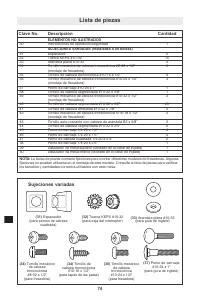

74 Lista de piezas Clave No. Descripción Cantidad ELEMENTOS NO ILUSTRADOS 30 Instrucciones de operación/seguridad 1 SUJECIONES VARIADAS (instaladas o en bolsas) 31 Espaciador 2 32 Tuerca KEPS #10-32 15 33 Arandela plana #10-32 3 34 Tornillo mecánico de cabeza troncocónica #8-32 x 1/2" 3 (montaje...

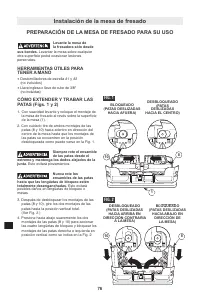

76 8 10 1 FIG. 1 FIG. 2 8 10 PREPARACIÓN DE LA MESA DE FRESADO PARA SU USO HERRAMIENTAS ÚTILES PARA TENER A MANO • Destornilladores de estrella #1 y #2 (no incluidos) • Llave inglesa o llave de cubo de 3/8" (no incluidas) CÓMO EXTENDER Y TRABAR LAS PATAS (Figs. 1 y 2) 1. Con suavidad levante y c...

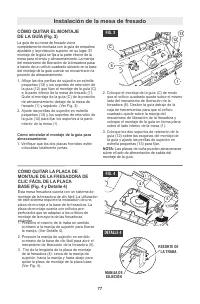

77 Instalación de la mesa de fresado CÓMO QUITAR EL MONTAJE DE LA GUÍA (Fig. 3 ) La guía de su mesa de fresado viene completamente montada con la guía de empalme ajustable y la protección superior en su lugar. El montaje de la guía se fija a la parte inferior de la mesa para el envío y almacenamient...

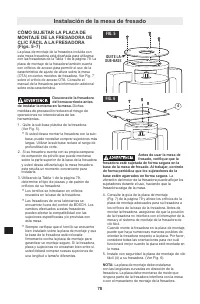

Instalación de la mesa de fresado QUITE LA SUB-BASE FIG. 5 CÓMO SUJETAR LA PLACA DE MONTAJE DE LA FRESADORA DE CLIC FÁCIL A LA FRESADORA (Figs. 5–7) La placa de montaje de la fresadora incluida con esta mesa fresadora está diseñada para utilizarse con las fresadoras de la Tabla 1 de la página 79. La...

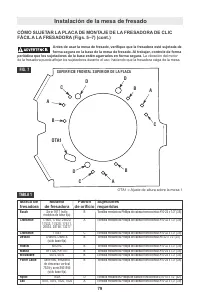

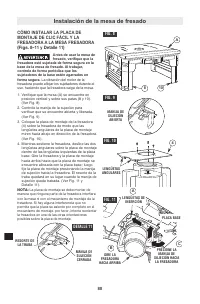

79 Instalación de la mesa de fresado CÓMO SUJETAR LA PLACA DE MONTAJE DE LA FRESADORA DE CLIC FÁCIL A LA FRESADORA (Figs. 5–7) (cont.) Antes de usar la mesa de fresado, verifique que la fresadora esté sujetada de forma segura en la base de la mesa de fresado. Al trabajar, controle de forma periódica...

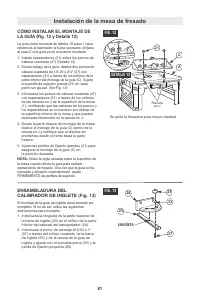

81 Instalación de la mesa de fresado ENSAMBLADURA DEL CALIBRADOR DE INGLETE (Fig. 13) El montaje de la guía de inglete viene armado por completo. Si no es así, utilice las siguientes instrucciones para montarlo. 1. Introduzca la lengüeta de la parte superior de la barra de inglete (23) en el orifici...

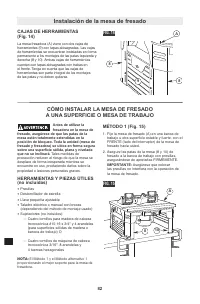

82 Instalación de la mesa de fresado 8 A 9 8 FIG. 14 CAJAS DE HERRAMIENTAS (Fig. 14) La mesa fresadora (A) viene con dos cajas de herramientas (9) con tapas abisagradas. Las cajas de herramientas se encuentran instaladas en forma permanente a los montajes de las patas izquierda y derecha (8 y 10). A...

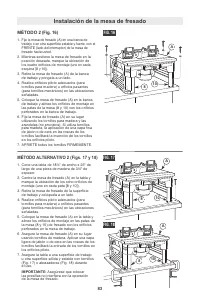

83 Instalación de la mesa de fresado M É TODO 2 (Fig. 16) 1. Fije la mesa de fresado (A) en una banca de tradajo o en otra superficie estable y fuerte, con el FRENTE (lado del interruptor) de la mesa de fresado hacia usted. 2. Mientras sostiene la mesa de fresado en la posición deseada, marque la ub...

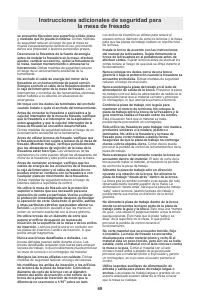

84 Operación de la mesa de fresado Desconecte la fresadora del tomacorriente antes de instalar la fresadora en la mesa, realizar ajustes, cambios de accesorios, retirar la fre- sadora de la mesa, realizar el mantenimiento o guardar la herramienta. Dichas medidas de precaución reducen el riesgo de fu...

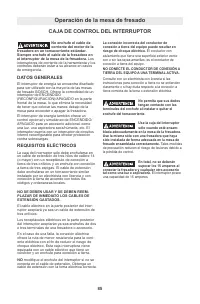

85 No enchufe el cable de corriente del motor de la fresadora en un tomacorriente estándar. Siempre enchufe el cable de la fresadora en el interruptor de la mesa de la fresadora. Los interruptores de corriente de la herramienta y los controles deberán estar a su alcance en casos de emergencia. DATOS...

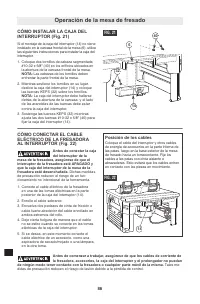

86 FIG. 22 14 FIG. 21 40 14 32 6 Operación de la mesa de fresado CÓMO CONECTAR EL CABLE ELÉCTRICO DE LA FRESADORA AL INTERRUPTOR (Fig. 22) Antes de conectar la caja del interruptor de la mesa de la fresadora, asegúrese de que el interruptor de la fresadora esté APAGADO y que la caja del interruptor ...

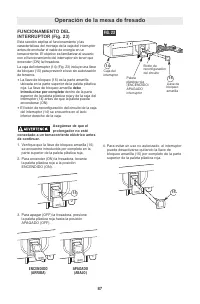

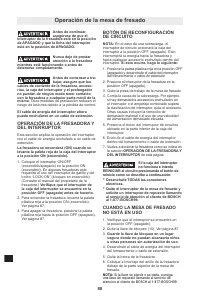

87 FIG. 23 14 15 15 FUNCIONAMIENTO DEL INTERRUPTOR (Fig. 23) Esta sección explica el funcionamiento y las características del montaje de la caja del interruptor antes de enchufar el cable de energía en un tomacorriente. El objetivo es familiarizar al usuario con el funcionamiento del interruptor sin...

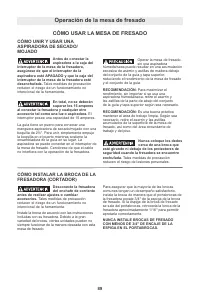

89 CÓMO UNIR Y USAR UNA ASPIRADORA DE SECADO/ MOJADO Antes de conectar la aspiradora a la caja del interruptor de la mesa de la fresadora, asegúrese de que el interruptor de la aspiradora esté APAGADO y que la caja del interruptor de la mesa de la fresadora esté desenchufada. Tales medidas de precau...

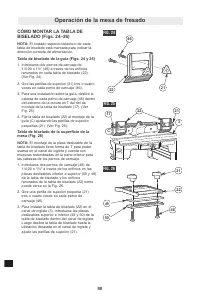

90 CÓMO MONTAR LA TABLA DE BISELADO (Figs. 24–26) NOTA: El costado superior/delantero de cada tabla de biselado está marcada para indicar la dirección correcta de alimentación. Tabla de biselado de la guía (Figs. 24 y 25) 1. Introduzca dos pernos de carruaje de 1/4-20 x 1½" (46) a través de los ...

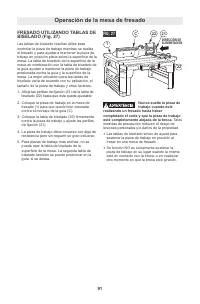

91 Operación de la mesa de fresado FRESADO UTILIZANDO TABLAS DE BISELADO (Fig. 27) Las tablas de biselado resultan útiles para controlar la pieza de trabajo mientras se realiza el fresado y para ayudar a mantener la pieza de trabajo en posición plana sobre la superficie de la mesa. La tabla de bisel...

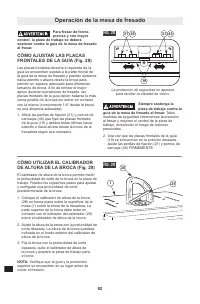

92 CÓMO UTILIZAR EL CALIBRADOR DE ALTURA DE LA BROCA (Fig. 29) El calibrador de altura de la broca permite medir la profundidad de corte de la broca en la pieza de trabajo. Realice los siguientes pasos para ajustar y configurar una profundidad de corte predeterminada de la broca. 1. Coloque el calib...

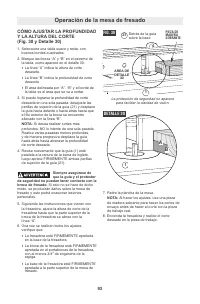

FIG. 30 1 21 93 Operación de la mesa de fresado CÓMO AJUSTAR LA PROFUNDIDAD Y LA ALTURA DEL CORTE (Fig. 30 y Detalle 30) 1. Seleccione una tabla suave y recta, con buenos bordes cuadrados. 2. Marque las líneas “A” y “B” en el extremo de la tabla, como aparece en el detalle 30. • La línea “A” indica ...

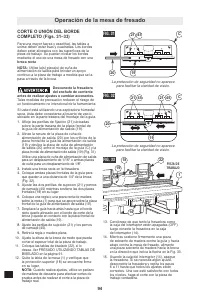

94 FIG. 31 FIG. 33 FIG. 32 21 19 C 20 19 20 21 C 19 18 22 14 1 21 45 45 45 CORTE O UNIÓN DEL BORDE COMPLETO (Figs. 31–33) Para una mayor fuerza y exactitud, las tablas a unirse deben estar lisas y cuadradas. Los bordes deben estar alineados con las superficies de la pieza de trabajo. Se pueden nivel...

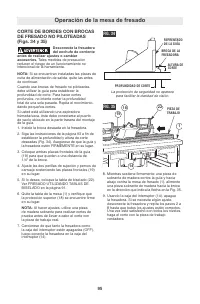

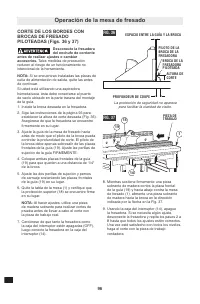

95 FIG. 34 FIG. 35 19 18 22 14 1 Operación de la mesa de fresado CORTE DE BORDES CON BROCAS DE FRESADO NO PILOTEADAS (Figs. 34 y 35) Desconecte la fresadora del enchufe de corriente antes de realizar ajustes o cambiar accesorios. Tales medidas de precaución reducen el riesgo de un funcionamiento no ...

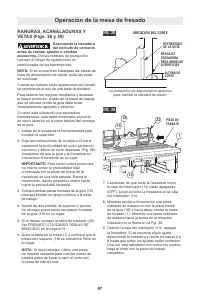

97 FIG. 38 FIG. 39 19 18 22 14 1 RANURAS, ACANALADURAS Y VETAS (Figs. 38 y 39) Desconecte la fresadora del enchufe de corriente antes de realizar ajustes o cambiar accesorios. Dichas medidas de precaución reducen el riesgo de operaciones no intencionales de las herramientas. NOTA: Si se encuentran i...

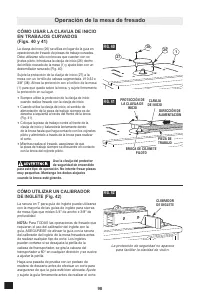

98 Operación de la mesa de fresado 27 38 26 FIG. 40 FIG. 41 CLAVIJA DE INICIO DIRECCIÓN DE ALIMENTACIÓN BROCA DE COJINETE PILOTO PIEZA DE TRABAJO CÓMO UTILIZAR UN CALIBRADOR DE INGLETE (Fig. 42) La ranura en T para guía de inglete puede utilizarse con la mayoría de las guías de inglete para sierras ...

-10- L e a y e n t i e n d a e s t a s instrucciones y el manual de la herramienta para el uso de estos accesorios. D e s c o n e c t e e l e n c h u f e d e l af u e n t e d e e n e r g í a a n t e s d e hacer cualquier ajuste, cambiar accesorios o guardarl a h e r r a m i e n t a . D i c h a s m e...

-13- Al mover las placas de la guía (D) hacia adentro paraconformar bordes, se reduce la holgura entre lasp l a c a s d e l a g u í a y l a b r o c a d e f r e s a d o r a , y s eproporciona soporte cercano. Esto es especialmenteútil cuando se fresan piezas de trabajo muy cortas y alfinal de cualqui...
