Resumen

Página 1 - Su caja incluye

Heat On Menu Fan Auto Serie RTH5160 Termostato no programableRTH5160D1003 Guía de instalación rápida Su caja incluye Tornillos y anclajes Sistema de montaje UWP™ (UWP) Termostato RTH5160 Guía de instalación rápida Herramientas que necesitará Herramientas que podría necesitar Alicates Pinzas de punta...

Página 2 - Guía de instalación rápida; Remoción del termostato antiguo; Si tiene un termostato digital; Lea y guarde estas instrucciones

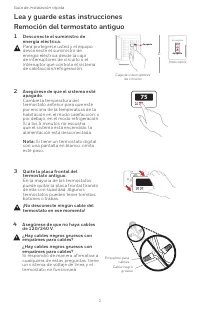

2 Guía de instalación rápida Remoción del termostato antiguo 2 Asegúrese de que el sistema esté apagado. Cambie la temperatura del termostato anterior para que esté por encima de la temperatura de la habitación en el modo calefacción, o por debajo, en el modo refrigeración. Si a los 5 minutos no esc...

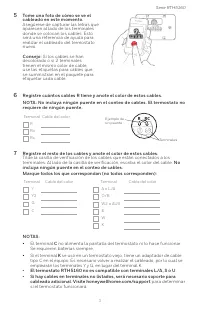

Página 3 - requiere de ningún puente.; Y R RC

3 Serie RTH5160 6 Registre cuántos cables R tiene y anote el color de estos cables. NOTA: No incluya ningún puente en el conteo de cables. El termostato no requiere de ningún puente. Terminal Cable del color R R H Rc 7 Registre el resto de los cables y anote el color de estos cables. Tilde la casill...

Página 4 - Desconecte los cables y quite la placa de pared antigua.; Para evitar que los cables caigan en el hueco de la pared,; Instalación del termostato RTH5160; Agrupe e inserte los cables a través de la; Compruebe que al menos

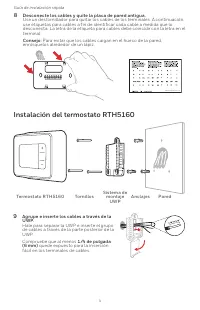

4 Guía de instalación rápida 8 Desconecte los cables y quite la placa de pared antigua. Use un destornillador para quitar los cables de los terminales. A continuación, use etiquetas para cables a fin de identificar cada cable a medida que lo desconecta. La letra de la etiqueta para cables debe coinc...

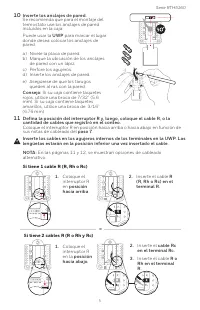

Página 6 - Confirme que el cableado coincida con el de la foto.; Conecte el resto de los cables.; Si necesita volver a liberar

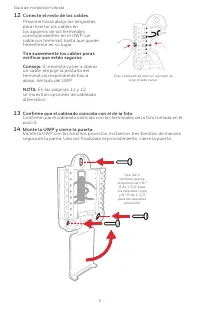

6 Guía de instalación rápida 13 Confirme que el cableado coincida con el de la foto. Confirme que el cableado coincida con los terminales de la foto tomada en el paso 5. 14 Monte la UWP y cierre la puerta. Monte la UWP con los tornillos provistos. Instale los tres tornillos de manera segura en la pa...

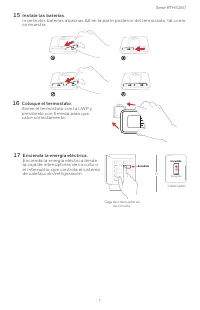

Página 8 - guardará los cambios y se mostrará la pantalla de inicio.; Configuración del sistema; Para volver a ingresar a Configuración del sistema desde la

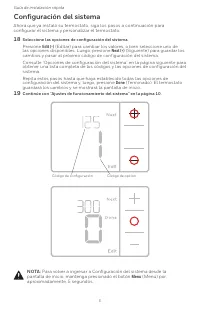

8 Guía de instalación rápida Ahora que ya instaló su termostato, siga los pasos a continuación para configurar el sistema y personalizar el termostato. 18 Seleccione las opciones de configuración del sistema. Presione Edit (-) (Editar) para cambiar los valores, o bien seleccione uno de las opciones ...

Página 9 - Opciones de configuración del sistema; Una vez que haya, pasado por todos los códigos de configuración del; (Terminado) para guardar los cambios y dirigirse a la; Configuración del sistema completa

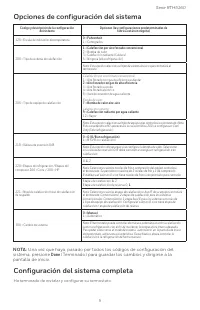

9 Serie RTH5160 Opciones de configuración del sistema Código y descripción de la configuración del sistema Opciones (las configuraciones predeterminadas de fábrica están en negrita) 125 = Escala de indicación de temperatura 0 = Fahrenheit 1 = Centígrados 200 = Tipo de sistema de calefacción 1 = Cale...

Página 10 - Ajustes de funcionamiento del ventilador; Ajustes de funcionamiento del sistema

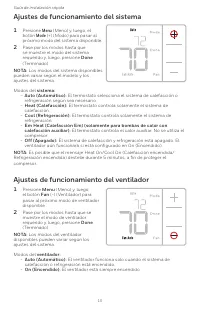

10 Guía de instalación rápida 1 Presione Menu (Menú) y, luego, el botón Mode (+) (Modo) para pasar al próximo modo del sistema disponible. 2 Pase por los modos hasta que se muestre el modo del sistema requerido y, luego, presione Done (Terminado). NOTA: Los modos del sistema disponibles pueden varia...

Página 11 - Cableado: sistemas convencionales; Cableado alternativo (sistemas convencionales); no alimenta la pantalla del termostato ni lo hace funcionar. Se; Cableado: Bomba de calor; Inserte los cables en el terminal correspondiente.

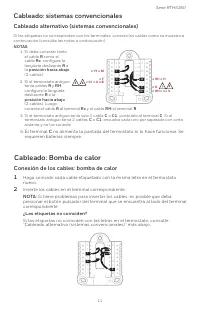

11 Serie RTH5160 Cableado: sistemas convencionales Cableado alternativo (sistemas convencionales) Si las etiquetas no corresponden con los terminales, conecte los cables como se muestra a continuación (consulte las notas a continuación). NOTAS: 1. Si debe conectar tanto el cable R como el cable Rc ,...

Página 12 - Cableado alternativo (para bombas de calor únicamente); posición hacia arriba; Reemplazo de las baterías

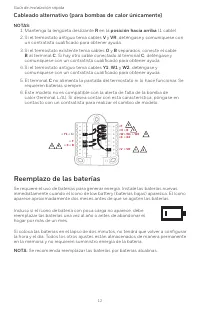

12 Guía de instalación rápida Cableado alternativo (para bombas de calor únicamente) NOTAS: 1. Mantenga la lengüeta deslizante R en la posición hacia arriba (1 cable). 2. Si el termostato antiguo tenía cables V y VR , deténgase y comuníquese con un contratista cualificado para obtener ayuda. 3. Si e...

Página 13 - Pantalla de alerta; ) y el código de alerta en la; Si la alerta es una alerta crítica,; Número Alerta/recordatorio; Códigos de las alertas

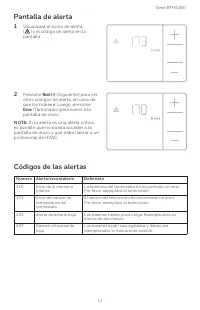

13 Serie RTH5160 Pantalla de alerta 1 Visualizará el ícono de alerta ( ) y el código de alerta en la pantalla. 2 Presione Next (+) (Siguiente) para ver otros códigos de alerta, en caso de que los hubiere. Luego, presione Done (Terminado) para volver a la pantalla de inicio. NOTA: Si la alerta es una...

Página 14 - Localización y solución de problemas

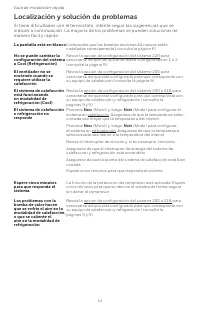

14 Guía de instalación rápida Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a continuación. La mayoría de los problemas se pueden solucionar de manera fácil y rápida. La pantalla está en blanco Compruebe que las baterías alcalinas AA nuevas estén instaladas c...

Página 15 - POLIZA DE GARANTIA

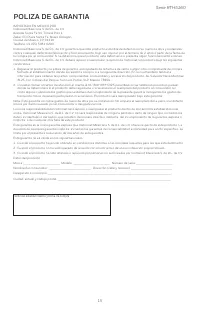

15 Serie RTH5160 IMPORTADO EN MEXICO POR: Instromet Mexicana S. de R.L. de C.V. Avenida Santa Fe 94, Torre A Piso 1, Zedec ED Plaza Santa Fe, Alvaro Obregon, Ciudad de Mexico, CP 01210 Telefono: 01 (55) 5081 0200 Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defecto...

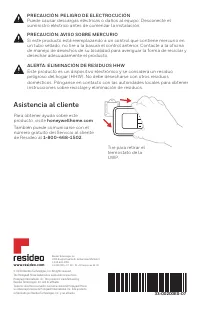

Página 16 - Asistencia al cliente; PRECAUCIÓN: AVISO SOBRE MERCURIO
