Honeywell THX321WF2003W - Instrucciones

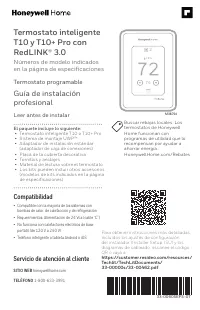

Página 2 - El paquete incluye lo siguiente:; Termostato inteligente; Números de modelo indicados; Guía de instalación; Leer antes de instalar; Compatibilidad; Servicio de atención al cliente; SITIO WEB

74 2 18% M38794 33-00605EFS-07 Para obtener instrucciones más detalladas, incluidos los ajustes de configuración del instalador (Installer Setup, ISU) y los diagramas de cableado, escanee el código QR o vaya a https://customer.resideo.com/resources/ Techlit/TechLitDocuments/ 33-00000s/33-00462.pdf E...

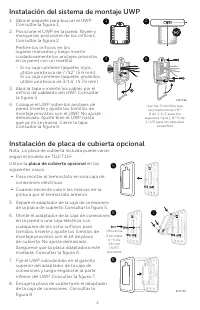

Página 3 - Instalación del sistema de montaje UWP; Instalación de placa de cubierta opcional; placa de cubierta opcional

2 Instalación del sistema de montaje UWP 1. Abra el paquete para buscar el UWP. Consultar la figura 1. 2. Posicione el UWP en la pared. Nivele y marque las posiciones de los orificios. Consultar la figura 2. Perfore los orificios en los lugares marcados y luego inserte cuidadosamente los anclajes pr...

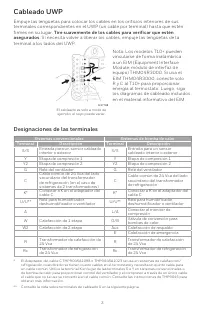

Página 4 - Designaciones de las terminales; Cableado UWP; Tire suavemente de los cables para verificar que estén

3 Designaciones de las terminales Sistemas convencionales Sistemas de bomba de calor Terminal Descripción Terminal Descripción S/S Entrada para un sensor cableado interior o exterior S/S Entrada para un sensor cableado interior o exterior Y Etapa de compresión 1 Y Etapa de compresión 1 Y2 Etapa de c...

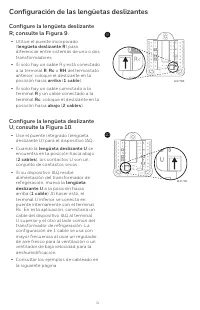

Página 5 - Configuración de las lengüetas deslizantes; Configure la lengüeta deslizante

4 Configuración de las lengüetas deslizantes Configure la lengüeta deslizante R; consulte la Figura 9. • Utilice el puente incorporado ( lengüeta deslizante R ) para diferenciar entre sistemas de uno o dos transformadores. • Si solo hay un cable R y está conectado a la terminal R , Rc o RH del termo...

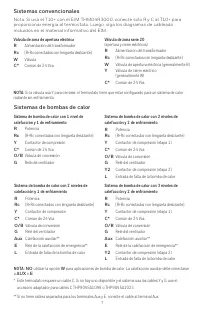

Página 7 - Cableado; Sistemas convencionales

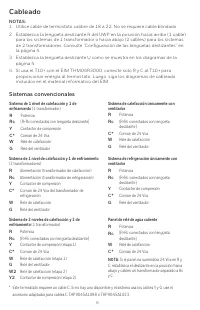

6 * Este termostato requiere un cable C. Si no hay uno disponible y el sistema usa los cables Y y G, use el accesorio adaptador para cables C THP9045A1098 o THP9045A1023. Cableado Sistema de 1 nivel de calefacción y 1 de enfriamiento (1 transformador) R Potencia Rc [R+Rc conectados con lengüeta desl...

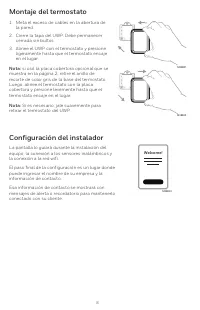

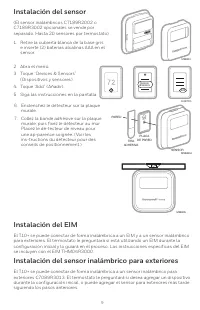

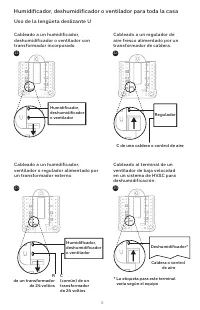

Página 11 - Cómo usar el termostato; Temperatura interior; Configuración de Apple® HomeKitTM

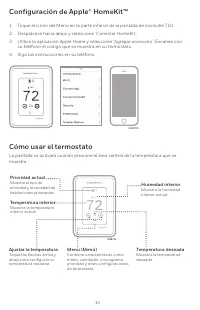

10 Cómo usar el termostato La pantalla se activará cuando presione el área central de la temperatura que se muestra. Temperatura interior Muestra la temperatura interior actual. Ajustar la temperatura Toque las flechas arriba y abajo para configurar su temperatura deseada. Prioridad actual Muestra e...

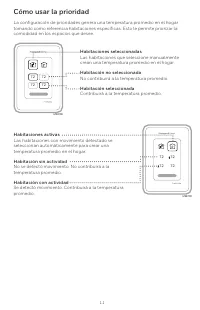

Página 12 - Cómo usar la prioridad

11 72 72 72 72 M38799 M38798 72 72 72 72 Cómo usar la prioridad La configuración de prioridades genera una temperatura promedio en el hogar tomando como referencia habitaciones específicas. Esto le permite priorizar la comodidad en los espacios que desee. Habitaciones seleccionadas Las habitaciones ...

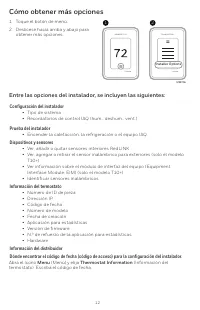

Página 13 - Cómo obtener más opciones; Entre las opciones del instalador, se incluyen las siguientes:; Configuración del instalador; Dispositivos y sensores; Información del termostato

12 Cómo obtener más opciones Entre las opciones del instalador, se incluyen las siguientes: Configuración del instalador • Tipo de sistema• Recordatorios de control IAQ (hum., deshum., vent.) Prueba del instalador • Encender la calefacción, la refrigeración o el equipo IAQ Dispositivos y sensores • ...

Página 14 - Alertas y notificaciones

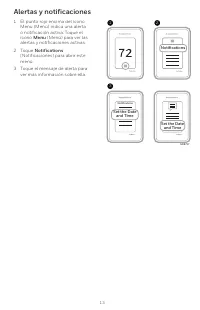

13 Alertas y notificaciones 1. El punto rojo encima del ícono Menu (Menú) indica una alerta o notificación activa. Toque el ícono Menu (Menú) para ver las alertas y notificaciones activas. 2. Toque Notifications (Notificaciones) para abrir este menú. 3. Toque el mensaje de alerta para ver más inform...

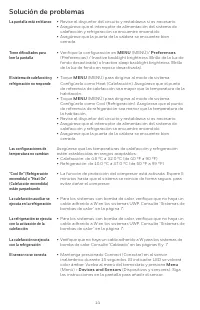

Página 15 - Solución de problemas

14 La pantalla está en blanco • Revise el disyuntor del circuito y restablezca si es necesario. • Asegúrese que el interruptor de alimentación del sistema de calefacción y refrigeración se encuentre encendido. • Asegúrese que la puerta de la caldera se encuentre bien cerrada. Tiene dificultades para...

Página 16 - Especificaciones

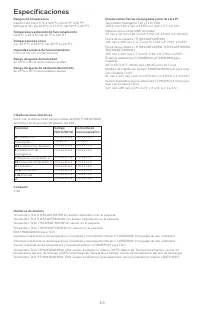

15 Rangos de temperatura Calefacción: De 4.5 ºC a 32.0 ºC (de 40 ºF a 90 ºF) Refrigeración: De 10.0 °C a 37.0 °C (de 50 °F a 99 °F) Temperatura ambiente de funcionamiento De 0 °C a 48.9 °C (de 32 °F a 120 °F) Temperatura de envío De -28.9 °C a 48.9 °C (de 20 °F a 120 °F) Humedad relativa de funciona...

Página 17 - Garantía limitada de 5 años; Información regulatoria

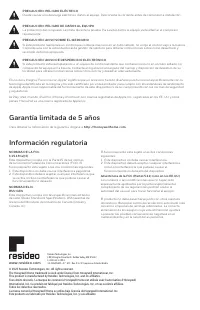

www.resideo.com © 2023 Resideo Technologies, Inc. All rights reserved. The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est u...
